 Sujet du message: Probleme sur installation sgi ag
MessagePostĂ©: Ven 6 Jan 2023 23:00
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 8 FĂ©v 2014 21:55
Messages: 42
Roule au GPL: Parfois
Installateur GPL: Non
Bonjour, j'ai un problème un peu particulier , sur un scenic 1 phase 2,de 2002, 1.6 16 v (moteur K4m), qui a un kit GPL seconde monte de la marque ag sgi, installé en 2008.

Le problème n'est pas trop au niveau du fonctionnement gpl, en fait il y a eu une casse distribution, et le "garage" qui a travaillé a sa remise en service a fait une erreur.

La culasse a été porté chez un rectifieur, et on ne sait comment, la cale porte injecteur a disparue! Du coup, ils ont remonté avec une cale normale, mais du coup plus de supports( a tarauder dans l'alu de la cale) pour les injecteurs ag( les 600050).

J'ai fait le tour des casses, j'ai même été voir le spécialiste gpl sur Bordeaux, mais a priori, c'est introuvable...

Je tente ma chance sur ce forum, peut ĂŞtre quelqu'un a une piste.

Sinon, le scenic part a la casse, dommage, il a que 267000km, et fonctionne bien, mais le ct est périmé et sans gaz, pas de ct!

Merci d'avance.

_________________
Renault scenic 1.6 16v 2000, 190100km,kit ag sgi


Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Sam 7 Jan 2023 09:19
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 5 Mai 2010 18:18
Messages: 1563
Roule au GPL: Toujours
Installateur GPL: Autrefois
Qu'est ce que tu appelles "la cale porte injecteurs" ?

Injecteurs de gaz ? j'imagine.

_________________
40 ans de véhicules GPL.
Actuellement Subaru Forester origine modifié en Prins VSI-2 et Subaru XV équipé en Prins VSI-2.


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Sam 7 Jan 2023 21:36
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
J'imagine la partie sur laquelle l'injecteur vient se clipser et qui est vissé/collé dans le collecteur.

-- Edit du Sam 7 Jan 2023 21:36 --

A priori ca ce serait compatible, Ă  creuser

https://shop.vanmeenen.com/fr/lpg_cng-p ... ur-gsi-759

car la ils indiquent que l'injecteur est GFI/SGI

https://shop.vanmeenen.com/fr/lpg_cng-p ... lindre-780

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Sam 7 Jan 2023 22:06
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 8 FĂ©v 2014 21:55
Messages: 42
Roule au GPL: Parfois
Installateur GPL: Non
gazgaz a Ă©crit:
Qu'est ce que tu appelles "la cale porte injecteurs" ?

Injecteurs de gaz ? j'imagine.

En fait c,est le nom officiel de chez Renault, car l'admission est en deux parties, le dessus en "plastique noir", et la cale porte injecteur, est la partie en alu (qui porte les injecteurs essence, et sur lequel un emplacement est prévu pour le gpl) qui fait la liaison entre la culasse et le "plastique".

Merci pour les liens, mais je ne pense pas que cela soit compatible.

D'origine( j'ai deja eu ce montage sur un ancien vehicule) c'est un support fileté a visser dans l'alu et qui a une tête hexagonale pour justement le visser.

A priori, je crois que la voiture est condamné, j'ai encore fait pas mal de demandes , mais pas de piste. A défaut, si je trouvais , la cale porte injecteurs d'origine Renault du moteur special gpl k4m 712 qui a fait une version d'origine avec ce système gpl ag sgi; mais cela doit être encore plus dur a trouver...

_________________
Renault scenic 1.6 16v 2000, 190100km,kit ag sgi


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Sam 7 Jan 2023 22:51
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
Faut trouver un véhicule qui part à la pièce, tu as regardé sur leboncoin ?

-- Edit du Sam 7 Jan 2023 22:21 --

quelques pistes

https://www.leboncoin.fr/equipement_auto/2272725997.htm
https://www.leboncoin.fr/equipement_auto/2035479928.htm
https://www.leboncoin.fr/equipement_auto/2209512514.htm

-- Edit du Sam 7 Jan 2023 22:51 --

Sinon regarde page 34 de ce document, tu as les ref AG, je pense que celle que tu cherches est la : AG 600.080

https://digidownload.libero.it/storytel ... pe1_01.pdf

A voir si la marque existe toujours et a un importateur officiel.

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Sam 7 Jan 2023 23:08
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 8 FĂ©v 2014 21:55
Messages: 42
Roule au GPL: Parfois
Installateur GPL: Non
Ca fait un mois que je regarde tous les soirs ... c'est fou, on trouve tout pour ce systeme(vapo, injecteurs, calculateur) mais pas les supports d'injecteurs. Ca me rends fou!

-- Edit du Sam 7 Jan 2023 23:08 --

Merci pour les liens; sur les annonces, ca ne correspond pas, la première n'est pas un système ag, le deuxième est un système différent, et le troisième, un moteur pour si peu... Pour le document, je l'avais trouvé, effectivement c'est la référence, mais cela mène a rien...

C'est pourtant un système qui a été pas mal monté, donc possible de le trouver sur plusieurs marque d'auto, mais c'est une recherche trop compliqué, les casses n'aimant pas trop le gpl...

_________________
Renault scenic 1.6 16v 2000, 190100km,kit ag sgi


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 00:02
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
Tu as la ref renault de la pièce ou pas ?

Car j'ai cherché et pas trouvé sur catcar :

http://www.catcar.info/renault/?lang=en ... NDkwMTA%3D

Il y a bien un trou de fait dans le collecteur pour l'injecteur GPL ?

Sinon une alternative pourrait être de refaire un percage pour une durite (comme les prins) et mettre une durite entre l'injecteur et la tétine sur le collecteur.
En gros un truc comme ca dans le collecteur :
https://airgpl.com/nl/nozzles-voor-lpg- ... 5-e22.html
Et une durite entre ca et l'injecteur, ca va rallonger un peu la distance, Ă  voir si ca fonctionne bien.

-- Edit du Sam 7 Jan 2023 23:38 --

Tu as creusé du coté des twingo ou kangoo GPL ?

https://www.leboncoin.fr/equipement_auto/2281006358.htm
https://www.leboncoin.fr/equipement_auto/2281006358.htm

-- Edit du Dim 8 Jan 2023 00:02 --

Sinon un collecteur complet avec les supports GPL, mĂŞme si ca ne semble pas ĂŞtre les bons injecteurs, c'est Ă  creuser

https://www.ebay.fr/itm/284547422981?ha ... BMgPSh57Fh

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 08:02
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 10 Mai 2005 01:00
Messages: 1380
Localisation: Valenciennes
Installateur GPL: Non
Un petit bout de durite ne devrait pas trop déranger, mon installateur l'avait fait sur mon astra équipée AG SGI pour un injecteur qu'il n'avait pas la place de monter autrement.

J'ai lu en travers et je ne suis pas sûr de saisir quelle est la pièce recherchée et si elle est spécifique Renault, mais je crois que j'ai encore mon collecteur d'astra qui traîne quelque part.... avec les buses sur lesquelles les injecteurs viennent se clipser.

_________________
Astra sport 2.0 16v 136ch, Ă©quipement AG SGI. -> feraille 388000 kms
SAAB 9-3 coupe 2.0 131 ch, Ă©quipement Necam Koltec EGI
SAAB 9-5 2.3t 185ch, Ă©quipement Prins VSI


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 09:25
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
Ah ben je pense que tu vas faire un heureux la :top:

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 10:43
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 8 FĂ©v 2014 21:55
Messages: 42
Roule au GPL: Parfois
Installateur GPL: Non
Merci de vous mobiliser pour ma recherche! pour info, les installations twingo(1.2) n'ont pas les même supports injecteur ag, le support est noyé dans le plastique du collecteur.

Mettre un tuyau, je pense pas que cela marche, vu comment est fait l'injecteur, et comment le faire tenir!? je préfère rester dans un système qui a fait ses preuves,et éviter tout bidouillage, cela reste du gaz!

Ensuite, c'est dur a expliquer, mais je recherche le support de l'injecteur ag sgi (600050), pour montage seconde monte, c'est a dire celui qui se visse apres taraudage dans le collecteur, donc qui peut provenir de n'importe quel modèle de voiture, ou a défaut(mais encore plus introuvable!) le collecteur spécifique renault des moteur gpl du scenic (k4m 712).

Sur le bon coin, j'ai trouve une 406 coupe v6 qui a ce système, mais c'est déjà vendu...

Peut ĂŞtre que sur ce forum, quelqu'un a effectivement un collecteur qui traine avec ces fameux supports.

-- Edit du Dim 8 Jan 2023 10:33 --

Je sais pas si c'est permis de le mettre sur le forum,, mais j'ai trouve sur un site Ă©tranger la photo ou l'on voit l'injecteur qui est emboite dans son support:

https://www.google.com/url?sa=t&rct=j&q ... _WaeL69UWv

C’est la partie fileté que je recherche...(en 4 exemplaires!!)

-- Edit du Dim 8 Jan 2023 10:43 --

Histoire de bien commencer la journee, je vient de recevoir une reponse sur un scenic gpl sur le bon coin, mais le vendeur ne detaille pas... dommage.

https://www.leboncoin.fr/voitures/2273631248.htm

_________________
Renault scenic 1.6 16v 2000, 190100km,kit ag sgi


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 11:59
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 5 Mai 2010 18:18
Messages: 1563
Roule au GPL: Toujours
Installateur GPL: Autrefois

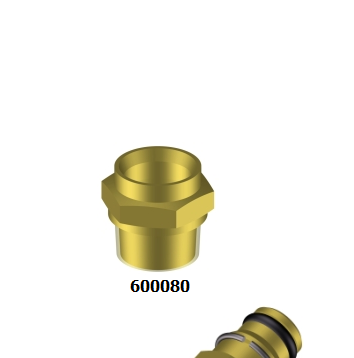

Capture d’écran 2023-01-08 115806 2.png
Capture d’écran 2023-01-08 115806 2.png [ 28.43 Kio | Vu 332 fois ]


Normalement sur les kits AG 2° monte pour les moteurs K4M, c'est ce montage là.

Les douilles en haut à gauche, ça doit se trouver.
Taraudage Ă  14X100.

-- Edit du Dim 8 Jan 2023 12:59 --

Capture d’écran 2023-01-08 115806 2.png
Capture d’écran 2023-01-08 115806 2.png [ 28.43 Kio | Vu 332 fois ]


Voilà la référence AG: 600080

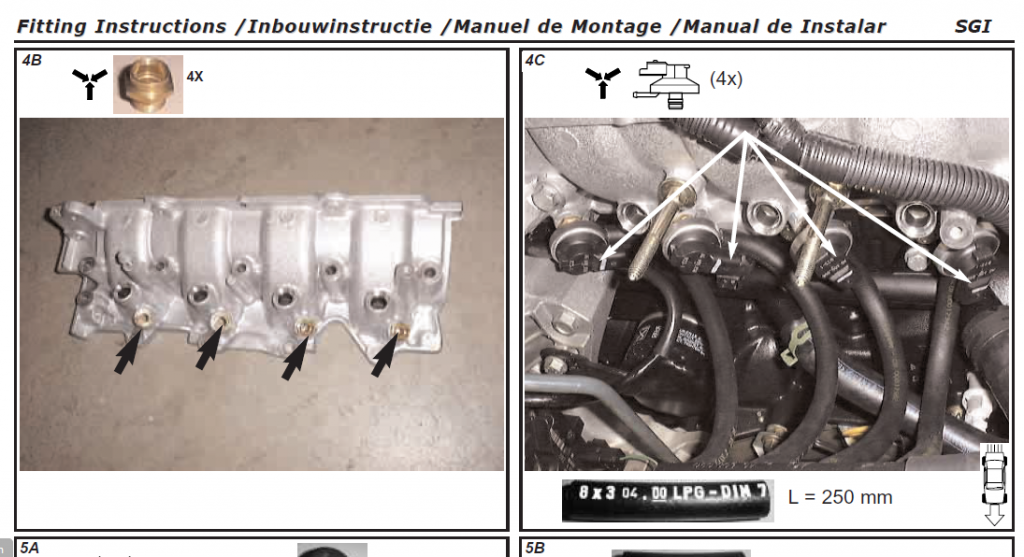

Capture d’écran 2023-01-08 114116.png
Capture d’écran 2023-01-08 114116.png [ 633.66 Kio | Vu 336 fois ]


_________________
40 ans de véhicules GPL.
Actuellement Subaru Forester origine modifié en Prins VSI-2 et Subaru XV équipé en Prins VSI-2.
Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 20:55
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 10 Mai 2005 01:00
Messages: 1380
Localisation: Valenciennes
Installateur GPL: Non

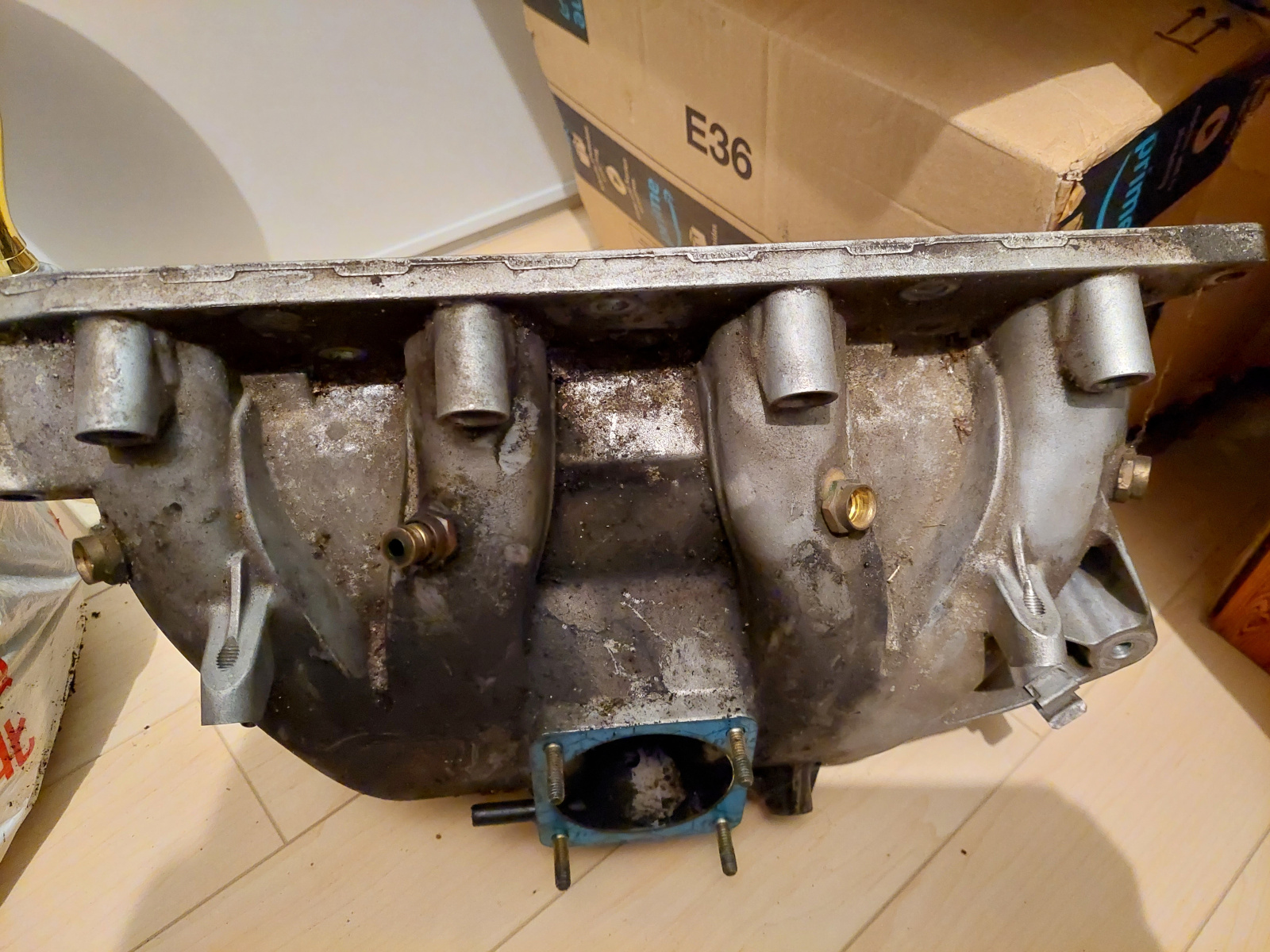

J'en ai 3 + 1 où une durite était utilisée pour relier l'injecteur, pas de place pour qu'il soit clipsé sur le collecteur.


20230108_204020_scaled.jpg [ 676.74 Kio | Vu 317 fois ]


_________________
Astra sport 2.0 16v 136ch, Ă©quipement AG SGI. -> feraille 388000 kms
SAAB 9-3 coupe 2.0 131 ch, Ă©quipement Necam Koltec EGI
SAAB 9-5 2.3t 185ch, Ă©quipement Prins VSI
Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 21:08
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
Top ca :top:
On dirait même que le 3e qui est différent, c'est un comme les autres mais avec une pièce insérée dedans. Donc peut être récupérable

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Dim 8 Jan 2023 23:10
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 8 FĂ©v 2014 21:55
Messages: 42
Roule au GPL: Parfois
Installateur GPL: Non
Merci encore pour votre dévouement! on se sent moins seul, surtout avec des connaisseurs.

Les documents sont très intéressant, et permettent de cibler la recherche en image. donc l'image que j'avais trouvé n’était pas pour mon moteur. a ce sujet, il doit y être précisé le diamètre pour percer le collecteur?

Quand au 3 + 1, effectivement ça semble correspondre, et peut être que le 4eme est juste un insert a retirer.

Par contre, reste a voir si cela se dévisse, et le tarif ... !

_________________
Renault scenic 1.6 16v 2000, 190100km,kit ag sgi


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 13:50
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 10 Mai 2005 01:00
Messages: 1380
Localisation: Valenciennes
Installateur GPL: Non

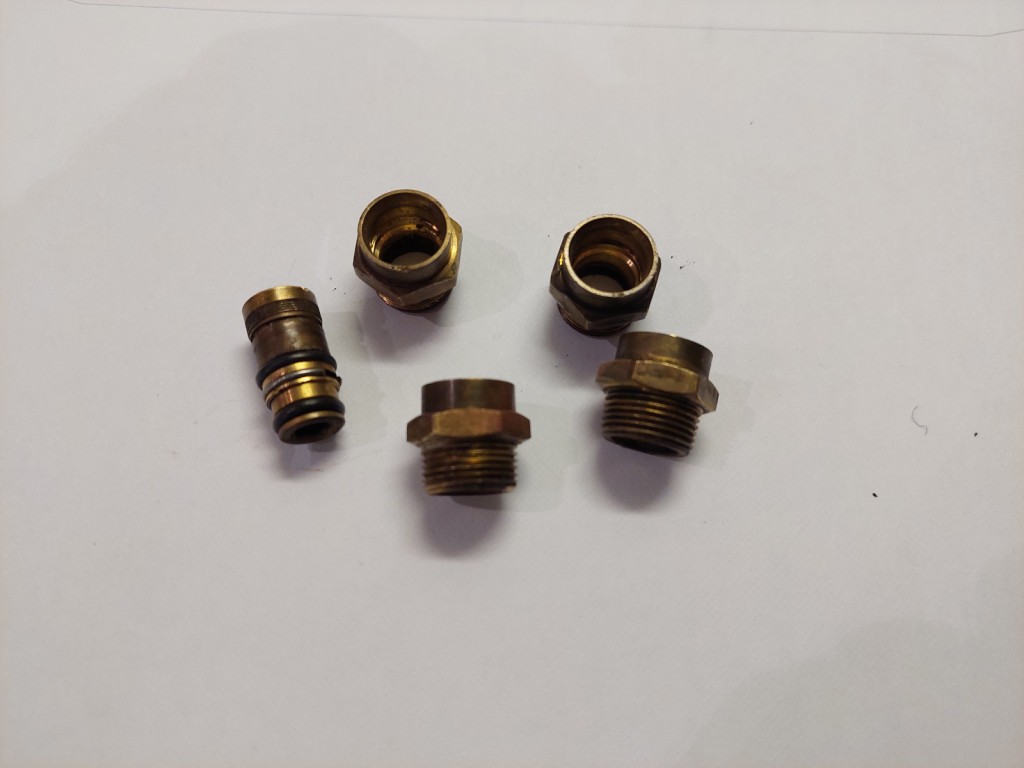

Le 4eme tourne dans le support effectivement, donc ça doit se déclipser. En y regardant de plus près on voit que ça a été coupé, peut-être un injecteur coupé. J'ai pas insisté plus que ça avec une pince, pas assez de grip. Ca sortira plus facilement avec un chasse goupille par l'autre côté quand ce sera démonté.

J'en ai donc 4, vu la rareté du produit, ça coûtera 2 bras et 2 jambes !

Avant de commencer à forcer, quelqu'un sait comment peut être attaquée la résine utilisée ? Chaleur ? Possible de ramollir avec quelque chose d'autre ?

-- Edit du Mar 10 Jan, 2023 1:50 pm --

En fait, fort friable, j'ai enlevé l'excédent au cutter, chauffé un peu au décapeur et ça vient tout seul. Le collecteur est assez fin à cet endroit donc très peu de prise.


20230110_134401_scaled.jpg [ 286.73 Kio | Vu 253 fois ]


_________________
Astra sport 2.0 16v 136ch, Ă©quipement AG SGI. -> feraille 388000 kms
SAAB 9-3 coupe 2.0 131 ch, Ă©quipement Necam Koltec EGI
SAAB 9-5 2.3t 185ch, Ă©quipement Prins VSI
Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 16:32
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
On dirait des "bĂŞtes" raccords Ă  souder sur des tubes en cuivres pour de la plomberie :??:
La partie ou vient s'emmancher l'injecteur est lisse ou il y a une gorge qq part ?

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 16:36
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 10 Mai 2005 01:00
Messages: 1380
Localisation: Valenciennes
Installateur GPL: Non
La subtilité c'est effectivement la gorge pour que le circlips que tu vois sur le reste d'injecteur puisse clipser.

_________________
Astra sport 2.0 16v 136ch, Ă©quipement AG SGI. -> feraille 388000 kms
SAAB 9-3 coupe 2.0 131 ch, Ă©quipement Necam Koltec EGI
SAAB 9-5 2.3t 185ch, Ă©quipement Prins VSI


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 16:38
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
pour illustrer

https://www.leroymerlin.fr/produits/cha ... 78276.html

-- Edit du Mar 10 Jan 2023 16:38 --

little_buddha a Ă©crit:
La subtilité c'est effectivement la gorge pour que le circlips que tu vois sur le reste d'injecteur puisse clipser.


OK merci, ca explique :D

Mais un tourneur/fraiseur doit pouvoir faire une gorge pour pas trop cher si vraiment il n'y a pas d'alternative.

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 16:58
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 10 Mai 2005 01:00
Messages: 1380
Localisation: Valenciennes
Installateur GPL: Non
C'est du pas gaz par contre à mon avis les manchons que tu montres. Pas convaincu du tout que t'arrives à monter ça dans l'épaisseur d'un collecteur d'admission, même moyennant reperçage / taraudage.

_________________
Astra sport 2.0 16v 136ch, Ă©quipement AG SGI. -> feraille 388000 kms
SAAB 9-3 coupe 2.0 131 ch, Ă©quipement Necam Koltec EGI
SAAB 9-5 2.3t 185ch, Ă©quipement Prins VSI


Haut
 Profil

 Sujet du message: Re: Probleme sur installation sgi ag
MessagePostĂ©: Mar 10 Jan 2023 17:09
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 27 Jan 2009 08:39
Messages: 793
Le filetage est peut être plus fin sur la pièce AG, mais ca doit monter. De toute facon, il faut du scelle roulement ou équivalent pour avoir une bonne étanchéité et s'assurer que ca ne bouge.

Ce genre de manchon ne pose pas de soucis au gaz, c'est ce que montent les plombiers.
edit : une version indiquée gaz
https://www.cdiscount.com/bricolage/plo ... 04425.html

_________________
Renault Espace IV 2.0T montage Prins VSI 1


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 33 messages ]  Aller Ă  la page 1, 2  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
