 Sujet du message: papillon motorisĂ© : les pannes et les bĂŞtises qu'on lit
MessagePostĂ©: Jeu 12 DĂ©c 2019 11:59
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 758
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
Bonjour Ă  tous

ma vénérable scenic présente des défauts sporadiques sur le boitier papillon motorisé signalé (outre par la mise en mode "lime-back" ou bien régime constant ou encore "fail safe") par le témoin jaune .

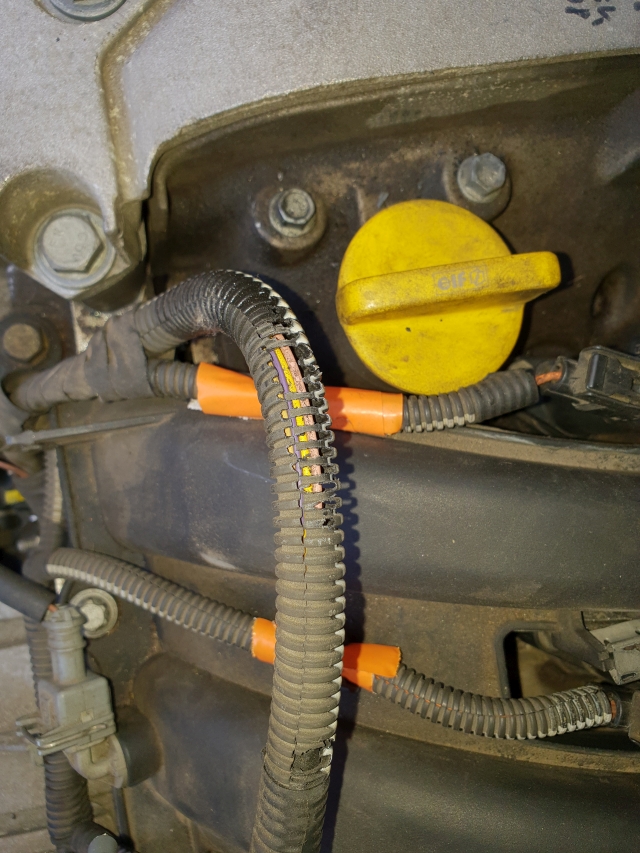

avant de démonter tout le bazard j'ai d'abord vérifié le faisceau (et oui un simble pull-test sur le connecteur suffit à déclencher le défaut)

et voilà ce que j'ai trouvé ! :
20191207_131115.jpg [ 461.64 Kio | Vu 1357 fois ]

et encore c'est le moins pire...

Conclusion : les gaines ça tient pas la chaleur et les vibrations.....

A++

_________________
xsara picasso 1.8 16S SGI teleflex 200000 au 12/2023
scenic 1 phase 2 2002 SGI d'origine Ă  322000Km au 12/2023


Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: papillon motorisĂ© : les pannes et les bĂŞtises qu'on lit
MessagePostĂ©: Jeu 12 DĂ©c 2019 17:04
Hors ligne
Avatar de l’utilisateur

Inscription: Ven 12 Mai 2017 17:09
Messages: 313
Roule au GPL: Autrefois
Installateur GPL: Non
J'ai le même soucis sur mon cad, les gaines d'origines, ça va encore, mais celles de l'installateur, elles partent en morceaux...

_________________
Cadillac SRX V8 - 2004 GPL Prins VSI 1 cuve 67l (55l effectifs) torique sous caisse, 8 injecteurs Keihin Image vendu !!!
Roule en VE au quotidien.
Roule en saab, de temps en temps.


Haut
 Profil

 Sujet du message: Re: papillon motorisĂ© : les pannes et les bĂŞtises qu'on lit
MessagePostĂ©: Mer 12 FĂ©v 2020 14:32
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 758
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
voici la suite:

comme ça continue à merdouiller ... un petit démontage s'impose,

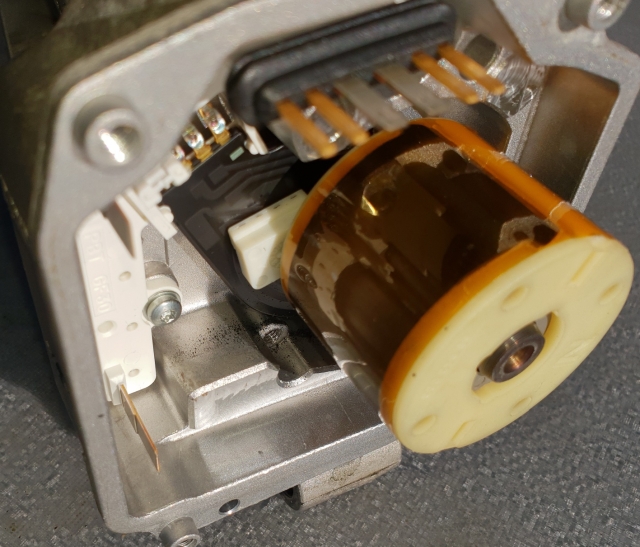

ouverture du carter :
throttle1.jpg [ 259.01 Kio | Vu 1027 fois ]


on voit clairement que c'est un aimant qui est pris dans un circuit magnétique ; façon galvanomètre, l'intensité de l'excitation magnetique fait varier la position angulaire de l'axe qui a un rappel par ressort spiral.
et là ça ce gâte : la mesure de la position pour la rétroaction est faite par ... deux potentiomètres à piste carbone , ils sont redondant, une quelconque incohérence déclenche le mode 'lime-back' (rentre à la vitesse limace)
impossible de réparer quoique ce soit, il faudrait dessertir l'aimant de l'axe ...

alors on se contente de mettre un coup de soufflette et de remonter proprement

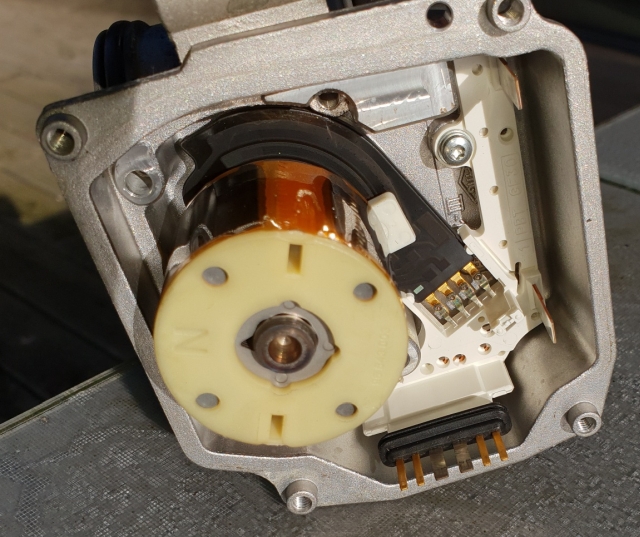

throttle2.jpg [ 240.85 Kio | Vu 1027 fois ]

regardez comme il y a de la poussière de carbone là dedans...


depuis le remontage, plus de pb,.... il a pas ôsé :mdr:

_________________
xsara picasso 1.8 16S SGI teleflex 200000 au 12/2023
scenic 1 phase 2 2002 SGI d'origine Ă  322000Km au 12/2023
