Bonjour à tous....

bon alors c'est simple, hier on va faire les courses , on veut passer au gaz, la bagnole broute (le scenic) ça sent le gaz.
Alors immédiatement on passe à l'essence.

Sur le parking et par grand vent j'ouvre le capot : des traces de gaz givré au droit du vapo... pas bon signe.

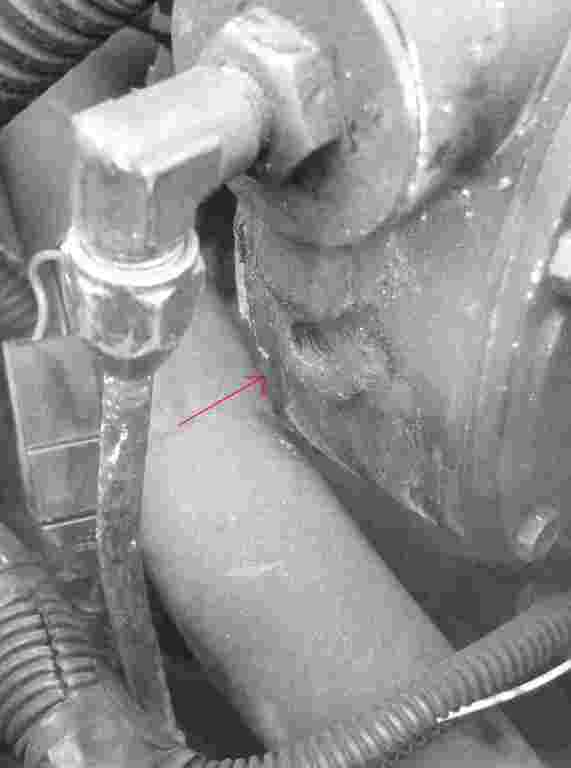

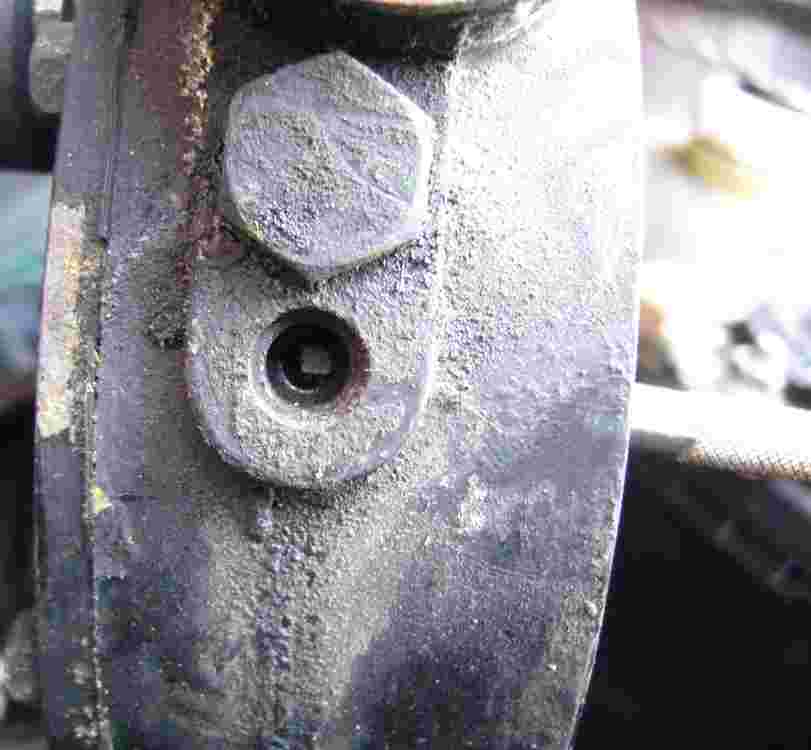

le lendemain après analyse je découvre l'origine de la fuite ... voir photo

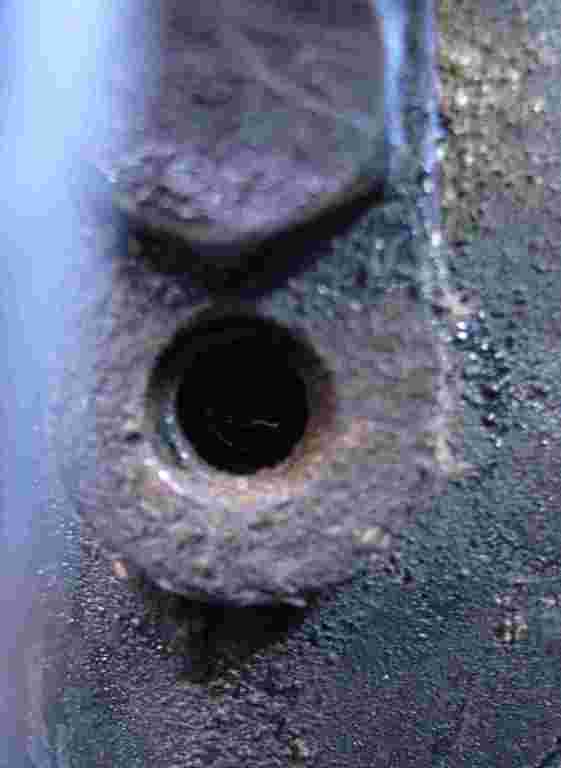

si quelqu'un sait ce qui y a là au fond de ce puit de vis , parce que moi je vois pas ! et si je pouvais me passer de démonter le VAPO.....

Salut,

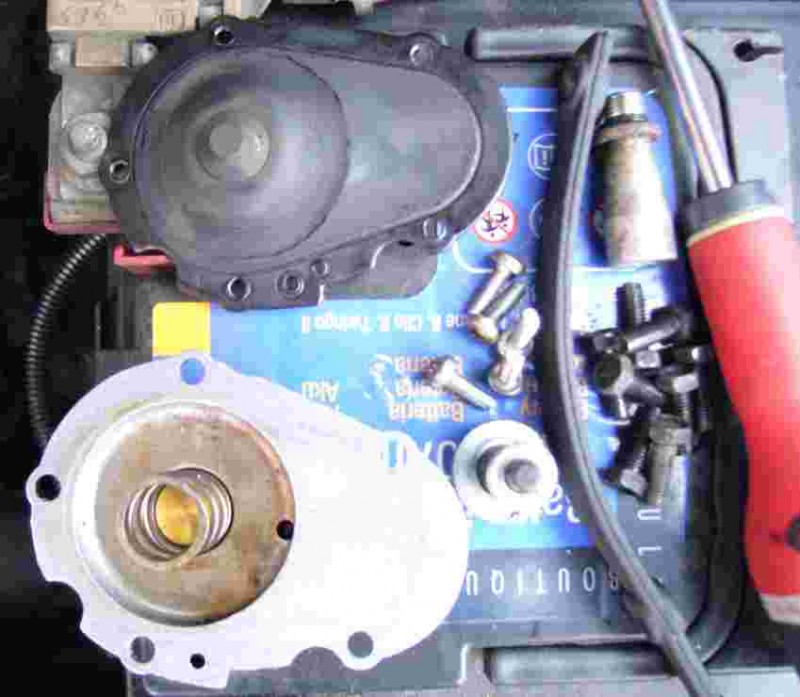

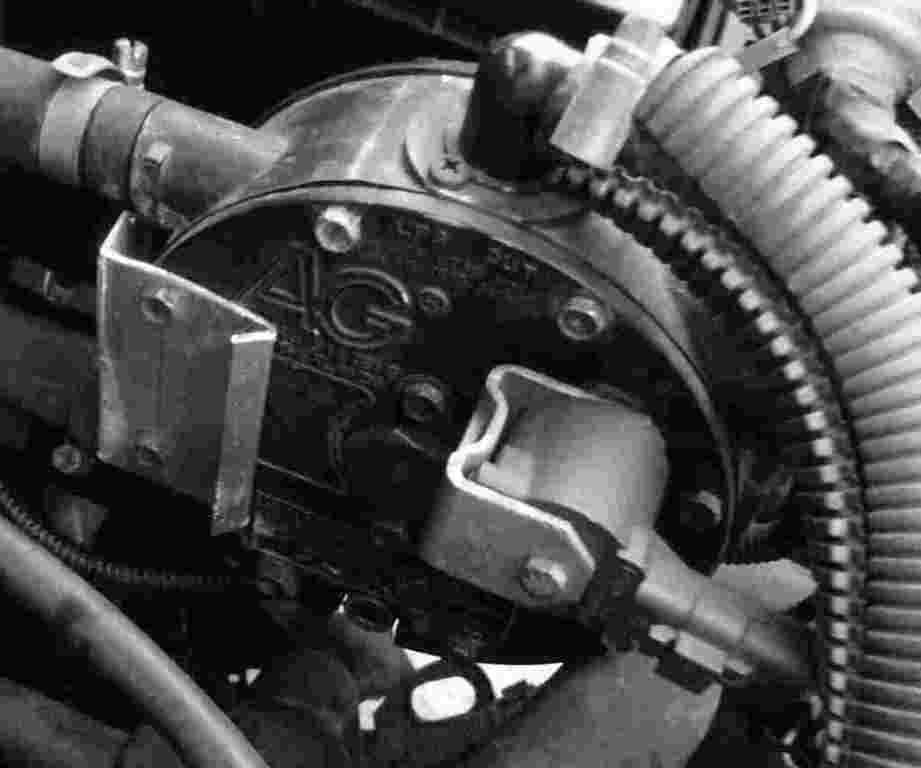

Voici le mien il y a quelques jours (!):


Je n'ai pas vraiment détailler le sens de ce perçage mais il semble correspondre au détendeur interne.
Sorte de soupape de décharge
Dans tous les cas , si ça continue , va falloir ouvrir...
Tu pourras éviter d'ouvrir côté LDR qui, s'il n'est pas encore hs (la membrane), le sera forcément après...

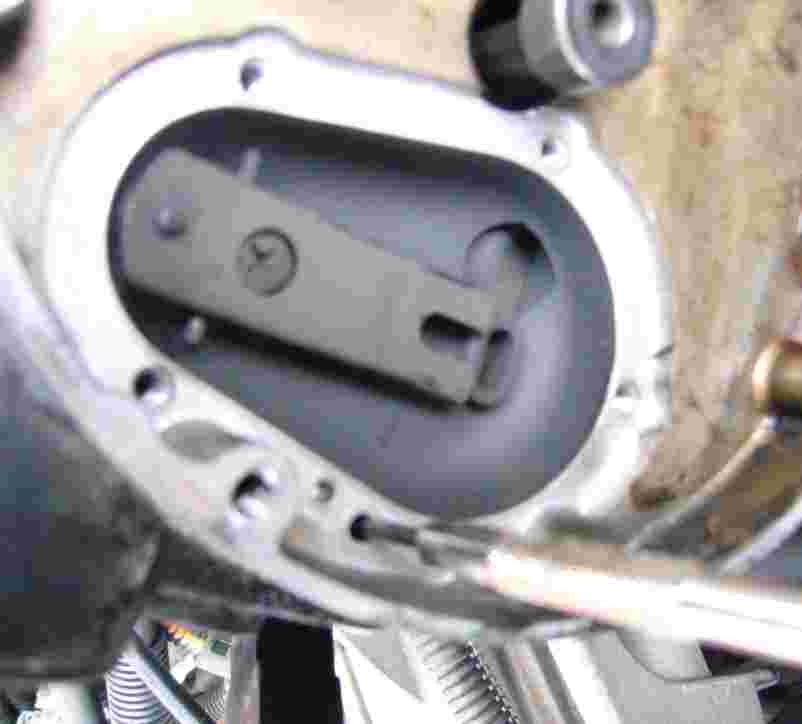

Un petite dernière:

merci! eric_nevada! trop sympa!

donc pour toi c'est une soupape de surpression.... ça rejoint mon idée....

au retour de la bagnole je vais tomber le vapo et le démonter

A+++

C'est une hypothèse !
En voyant tes photos je me suis mis à imaginer (rêver !) d'une vis de réglage au fond de ce trou . J'y ai envoyé diverses clé allen, tournevis ...mais rien de probant .
Accès difficile et à l'aveugle...
Dommage
Pendant la réfection du vapo, j'ai mis une vanne 1/4 tr en 1/2' (fermée) pour boucler les durites du LDR , mis un bouchon sur le tube d'arrivée de gaz et débranché l'inter...
Bon courage !
p.s. pour le moment, ne touche pas l'autre côté, la membrane ,avec l'âge, casse comme du verre

bon ben... on et dans la mouise .... va falloir improviser!

A+

-- Edit du Mer 06 Fév, 2013 12:54 pm --

voilà

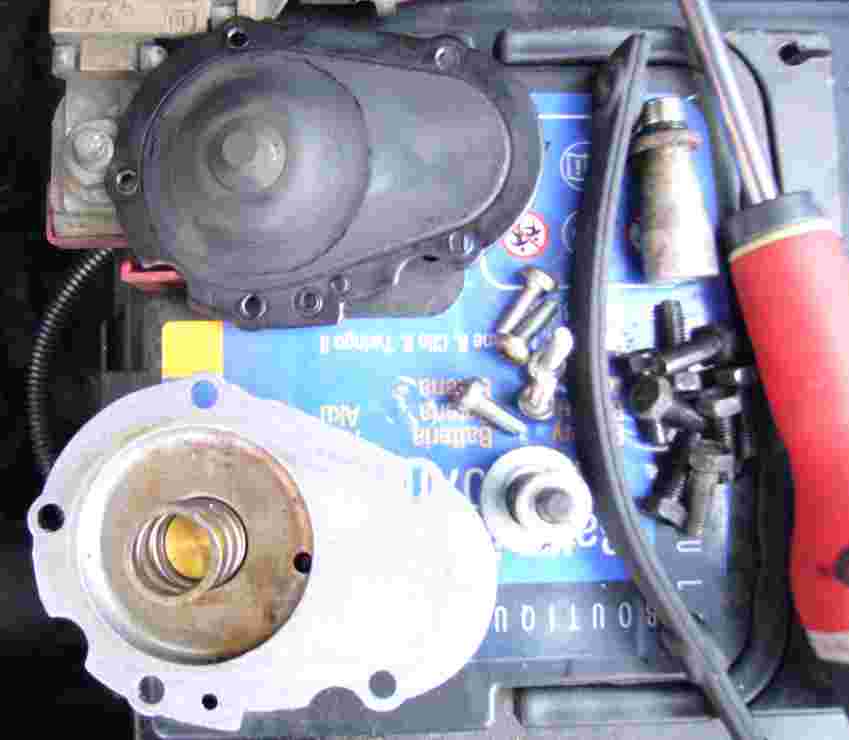

j'ai démonté le vapo, de toute façon ça fuit donc pas de risque que ça soit pire

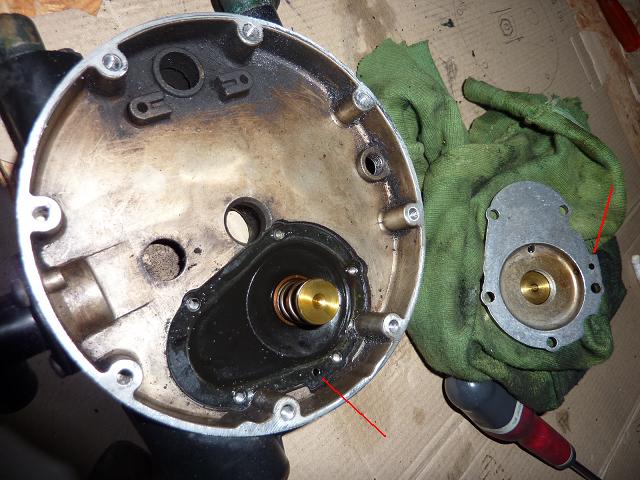

et voilà ce que j'ai découvert : une membrane toute craquelée!

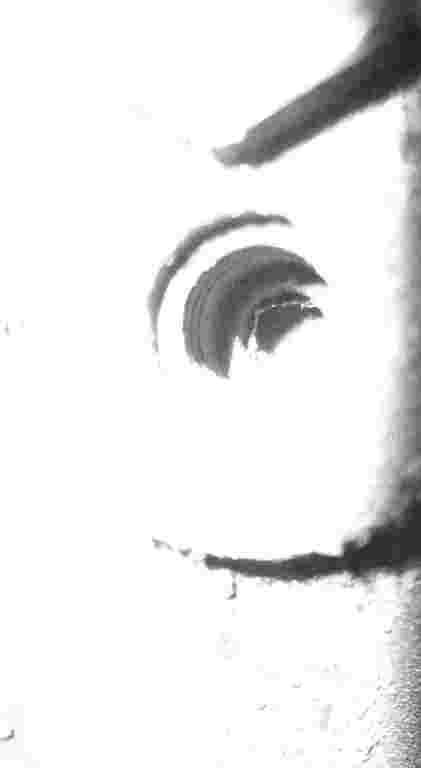

et pour le fut de vis et son mystère c'est simple y a rien! que du vide! regardez j'enfile un tournevis là :

et le revoilà ici:



magique!

et pour ma fuite je sais maintenant pourquoi.... super facile!
d'un coté de la membrane arrive le gaz haute pression, le pointeau arrête le gaz dès que la pression est suffisante.
de l'autre coté de la membrane il y a de l'air à la pression atmosphérique via le petit trou que l'on a vu. La pression est régulée par la vis qui contraint le ressort .

Et quand la membrane n'est plus étanche il s'en va où le gaz? dehors ! normal!

j'ai donc commander mon kit chez nagaz....


je vous raconterais la suite....

C'est à peu près ce que je pensais après réflexion...
La mienne n'était pas craquer mais moins souple que la neuve .
Donc à toi maintenant de voir comment on peut régler le bazar par l'exterieur !...
Compte une grosse semaine pour la livraison; je pense que nous avons exactement le même vapo .
Eric.

aucune possibilité de réglage par l'extérieur! c'est sûr....
En revanche et en ayant ta mésaventure en tête je vais passer l'épaisseur des piges des membranes au pied à coulisse....
je suis sûr que la neuve et la vieille n'auront pas la même épaisseur!


Pour le réglage ça va être le petit jeu "c'est plus" "c'est moins"

A++

Je n'en suis pas si sûr...
En fait, je pense avoir crée un nouveau problème au remontage car en changeant la bobine de l'électro, j'ai inversé le branchement car je n'avais pas vu qu'elle comportait une diode interne. Le résultat fut inquiétant : plus aucune led en basculant l'inter
Même si tout semble normal après rebranchement dans le bon sens, je crains d'avoir un peu secoué le calculo...
J'en profite pour lancer un appel (désespéré ) : combien reste t-il d'installateurs équipés pour diagnostiquer le DGI et où sont-ils

ne compte pas sur un mécanicien pour te réparer ton calculo... à moins d'avoir une perle rare à proximité!

en faisait ainsi tu as certainement grillé le transistor qui commande les EV. A moins que le fusible de l'installation aie pété avant (tu aurais alors le c*l bordé de nouille!)

Si tu le souhaites je peux regarder ton ECU (je suis électronicien)

A+

-- Edit du Jeu 07 Fév, 2013 1:56 pm --

je relis ton post... tu dis que tout semble normal alors que l'inverseur gaz/essence n'est plus actif (plus de leds)? c'est bien ça?

bonsoir normalement pas de risque pour le calculo certainement un fusible. part contre ta bobine doit etre en court circuit a changer. amicalement boubou56 .

pas sûr! comme il a branché sa bobine à l'envers la diode de roue libre était en directe, elle a à mon sens accepter le fort courant drainé par le transistor de commande.... mais si celui si n'a pas de protection adéquate... pffuit!

En rebranchant dans le bon sens, toutes les led fonctionnent normalement, elle passe bien au gaz une fois le moteur chaud mais s'étouffe très vite comme si l'injecteur n'était pas piloté...
j'ai éssayé également avec l'ancienne bobine, idem..
Rien de visiblement cramé sur le calculateur mais ,je sais, ça ne veut rien dire..
Est ce que celà pourait l'avoir initialisé (perte du programme ) ?

Pour le moment, j'attend des pièces d'occasions.

Ta réponse est interressante et amusante (quelque part ! ) car, j'ai changé récemment un transistor de commande sur une carte de puissance au boulot et j'ai un peu tendance à croire dans la loi des séries

si l'injecteur fonctionne il y a son clac clac caractéristique....

en fait il y a aussi un truc tout simple.... ton EV t'es sûr qu'elle est actionnée ? sur mon vapo tous les ans faut que je la nettoie sinon elle se coince en position fermée.


A+

Oui.
En fait je suis en train de squater ton post !
Mais c'est vrai qu'un peu de distraction quand on attend des pièces

moi je suis là:
refection-vapo-dgi-t4761.html

Qu'est ce qu'il dit le modo ? hum

le modo l'a paksaäfout! il est le nez sous l'capot et les pognes dans le cambouis !



-- Edit du Mer 20 Fév, 2013 11:04 am --

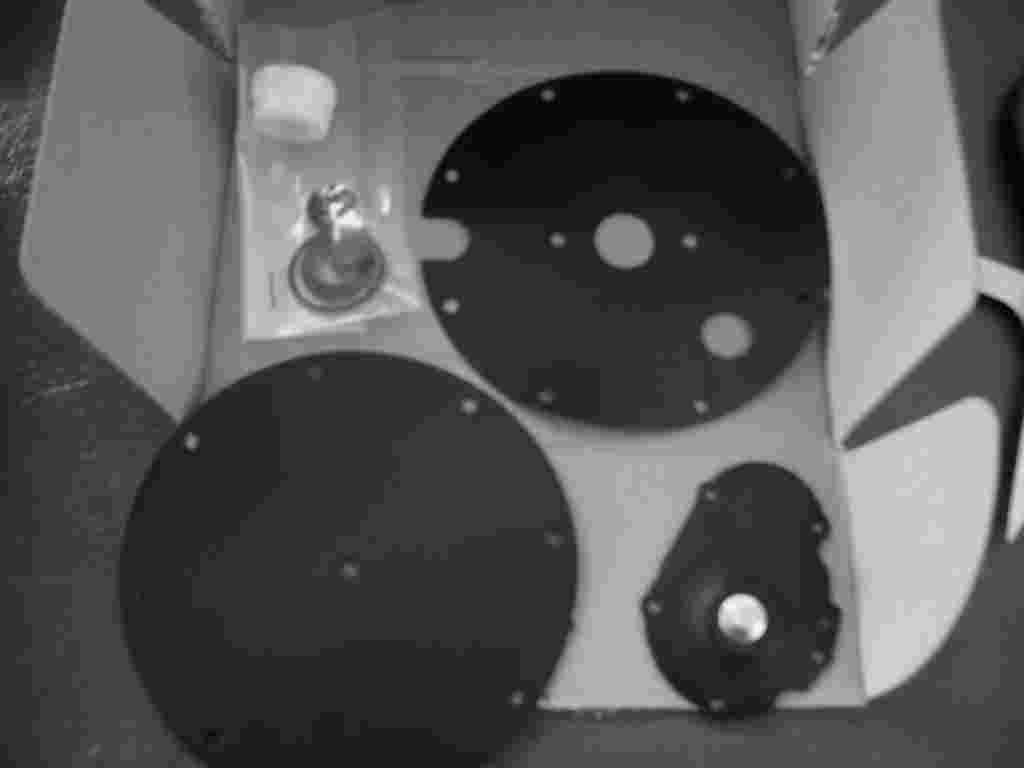

j'ai reçu les pièces ce matin :

regardez ça comme c'est bô : j'ai hâte de monter tout ça!



-- Edit du Dim 24 Fév, 2013 6:13 pm --

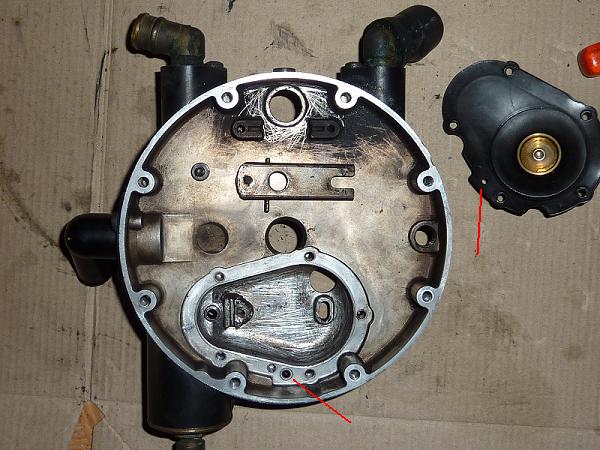

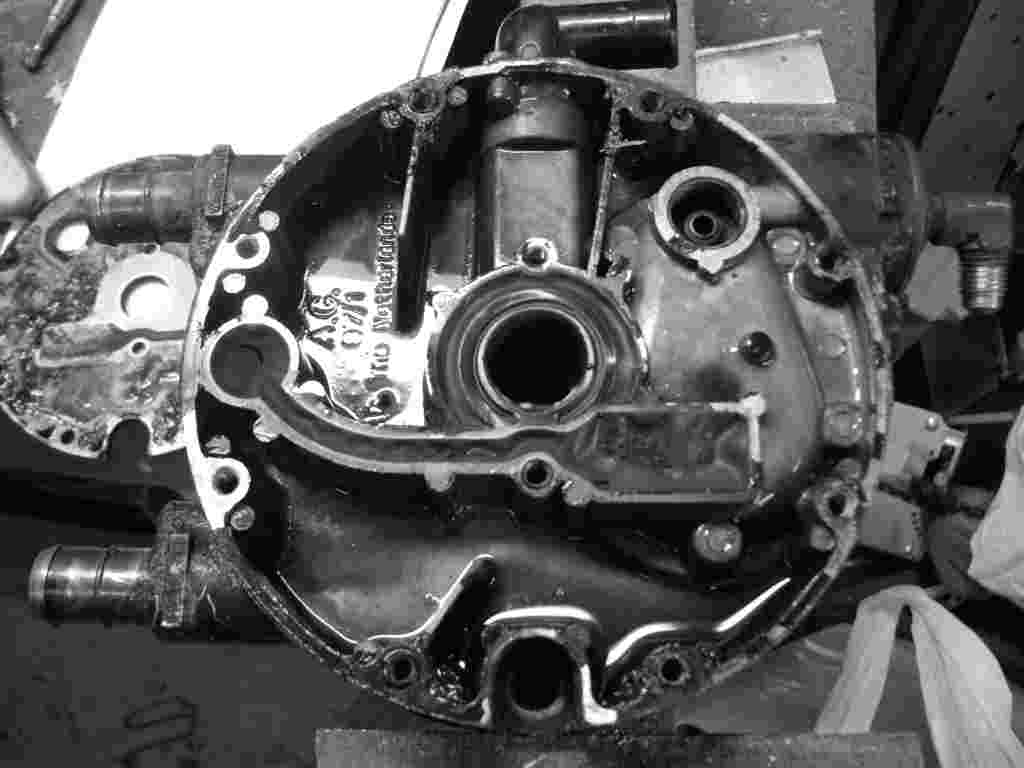

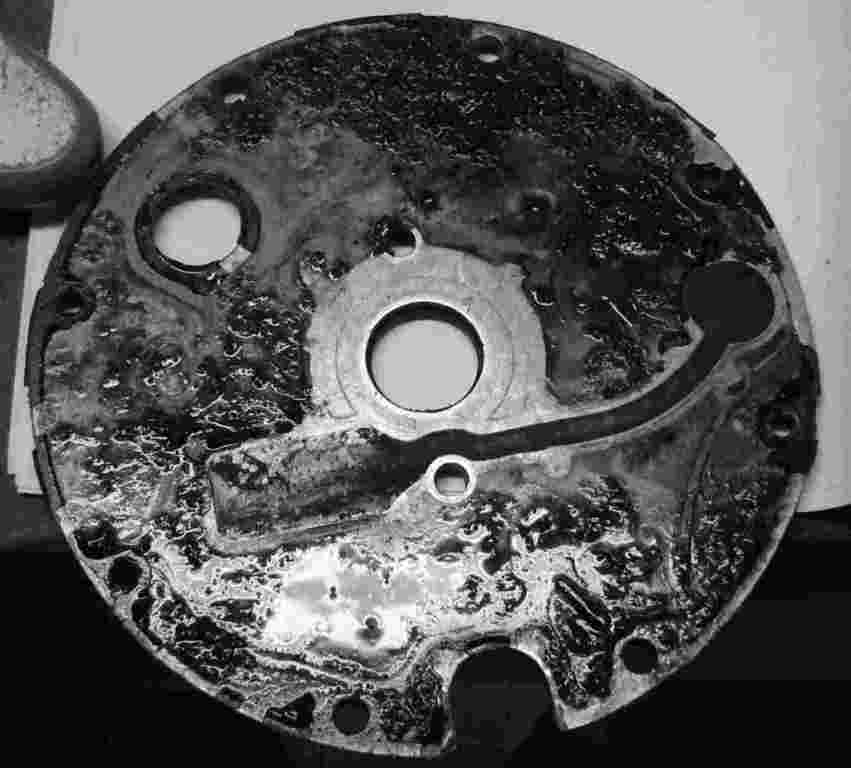

ça y est ! j'ai remonté l'ensemble ... et la membrane coté LDR avait bien besoin d'être changée.... car elle n'existait plus! complètement bouffée! à ce demander comment ça tenait encore! regardez un peu les photos ci dessous :



et là une bidouille infecte pour retenir les durits de LDR car en voulant ôter la vis de l'une d'entre elle, le filetage est resté dans le puits de vis : grrrr!

Eh bé , pire que la mienne

Et ça ne sentait pas le gaz dans le bocal

non! malgré l'état pour le moins ..... désintégré de la membrane, il n'y avait aucune fuite entre LDR et gaz!!


alors? pas fiable AG?

hi hi!

As tu pris la pression en sortie de vapo ?

non.... ça marche ..... je suis content...

mais si tu me fais parvenir de quoi le faire je veux bien essayer...

Pourquoi pas !
Mais je ne suis pas sûr que ce soit très interressant VS les frais de port...
2 bout de tubes, 1 té, 1 mano (de récup) .... rien de très couteux !
Pour le moment, je le garde car ce soir ralenti excessivement bas et je me demande si la baisse de pression du réservoir n'influence pas le fonctionnement
Je vais peut-être quand même être obligé de régler le vapo
Je te tiens au courant

Eric.
