 Sujet du message: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mar 2 Oct 2012 10:25
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
Salut à tous,

J'ai acheté cet hiver pour une bouchée de pain cette punto 1.2 stile au GPL avec un kit Tartarini.
Comme il fallait rééprouver le réservoir et que les garageots gépéliste tapent très fort sur l'opération l'ancien proprio a préféré la vendre "pour pièce"... bon moi j'ai rééprouvé pour 80€ chez le gars du coin.
Voici une deuxième voiture au GPL (la première c'est le scenic qui tourne bien)

Alors le moulin : un moteur fire (tolérant à la casse de courroie de distri) avec une injection monopoint
Le kit Tartarini , pas une merveille mais fonctionnel. En revanche y a un truc que je comprends pas : conso à l'essence 5l/100km au Gpl 10l/100km ! je tourne en rond , si quelqu'un à une idée.

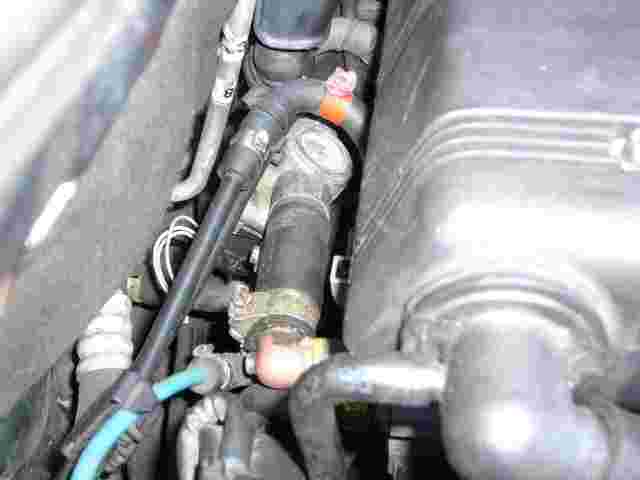

Commentaire: vapo
vapo.jpg [ 12.66 Kio | Vu 2429 fois ]

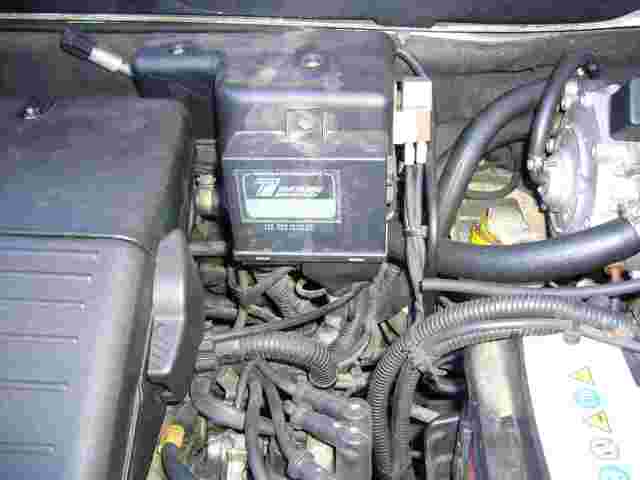

Commentaire: calculo
calculo.jpg [ 12.09 Kio | Vu 2429 fois ]


Commentaire: moteur pas à pas
moteur PAP.jpg
moteur PAP.jpg [ 9.23 Kio | Vu 2429 fois ]

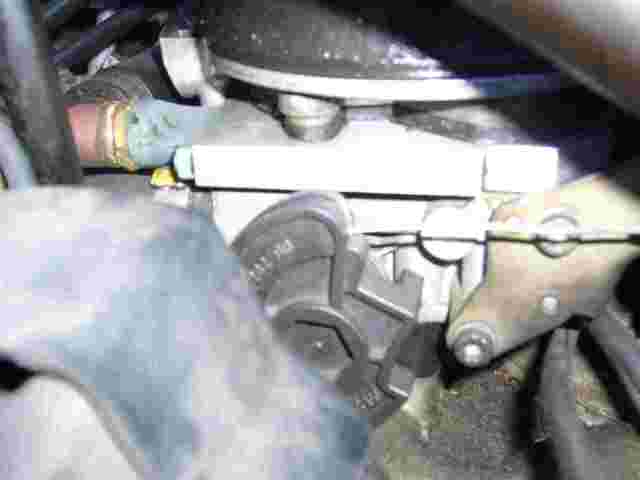

Commentaire: platine d'injection carbu
platine d'injection.jpg
platine d'injection.jpg [ 7.99 Kio | Vu 2429 fois ]

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mar 2 Oct 2012 13:44
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Mar 1 Fév 2011 22:40
Messages: 1513
Localisation: Aigues-Mortes, Gard (30)
Roule au GPL: Toujours
Installateur GPL: Non
Ben, elle a besoin d'une bonne révision, pour réglages divers entre autres.....
100% de surconsommation, c'est pas top :icon6.gif: :icon6.gif:

_________________
Toyota Camry GL 2,2 L BVA 4. année 1997. Achetée en juin 2013 (80.500 km garanti). Equipée dès mon achat en injecté séquentiel BRC
Anciennement Laguna II V6 3.0 litres BVA 5 , année 06/2001, 275.000 km au 07/2013, équipée AG SGI, vendue.


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mar 2 Oct 2012 15:36
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
justement en terme de réglage... à par une belle vis en nylon sur le vapo ... ben y a pas grand chose!
t'as une suggestion?

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mar 2 Oct 2012 15:39
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Mar 1 Fév 2011 22:40
Messages: 1513
Localisation: Aigues-Mortes, Gard (30)
Roule au GPL: Toujours
Installateur GPL: Non
Il y a peut être un filtre à GPL sur ton installation.
Et peut être que ton vapo aurait besoin d'une nouvelle membrane, ou simplement un bon nettoyage.

_________________
Toyota Camry GL 2,2 L BVA 4. année 1997. Achetée en juin 2013 (80.500 km garanti). Equipée dès mon achat en injecté séquentiel BRC
Anciennement Laguna II V6 3.0 litres BVA 5 , année 06/2001, 275.000 km au 07/2013, équipée AG SGI, vendue.


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 17 Oct 2012 20:43
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
en fait le vapo est neuf .
Il y a aussi un détail qui me reviens : à chaud elle a une fâcheuse tendance à caler au GPL....
j'ai démonté et nettoyé à peu près tout sauf le vapo. Même le moteur PAP (quelle saloperie ce truc)

une autre idée?
petit tour dans les boitiers

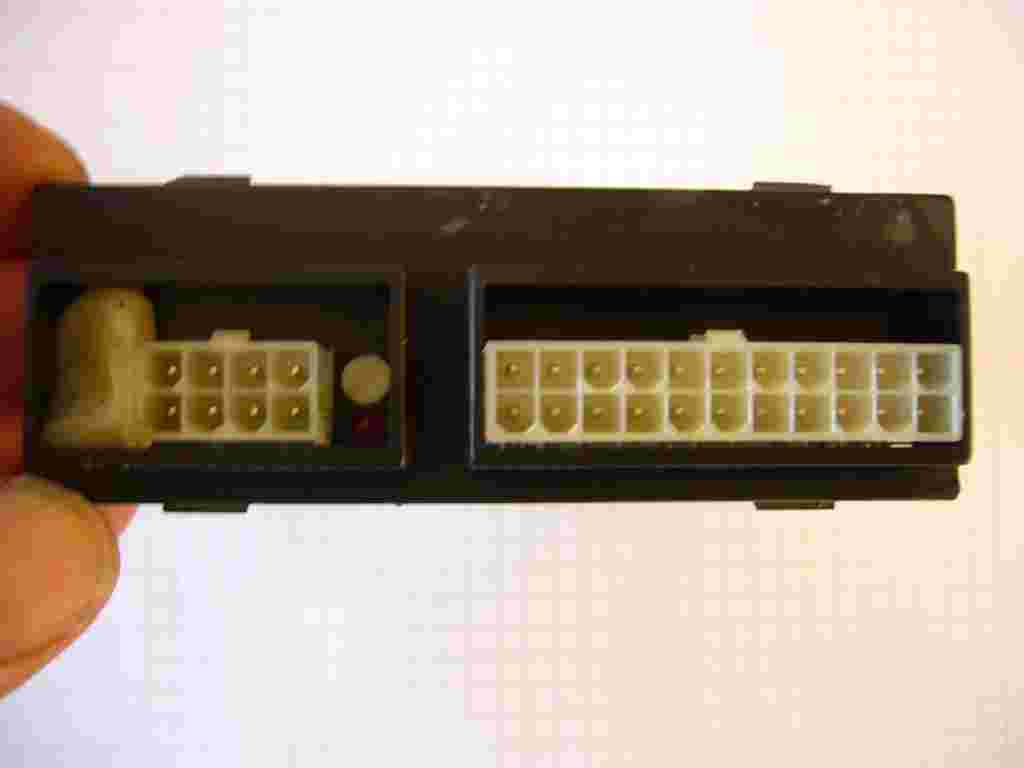

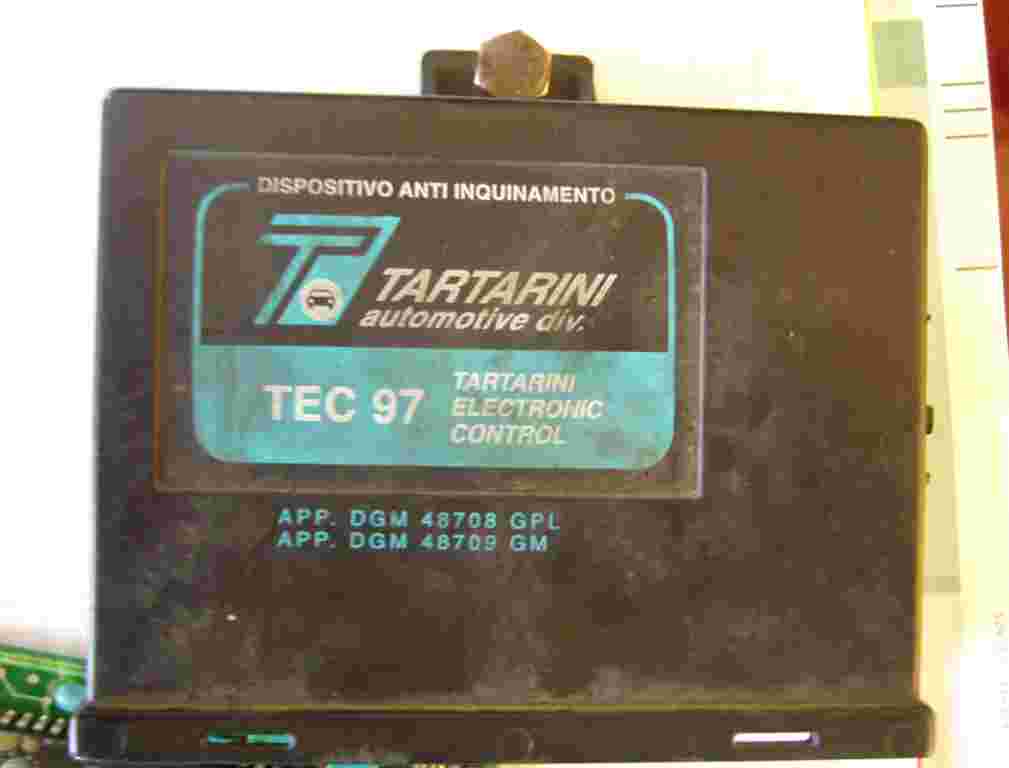

Commentaire: boitier tec97 antipollution
antipollution.jpg [ 14.15 Kio | Vu 2375 fois ]

side.jpg [ 9.92 Kio | Vu 2375 fois ]

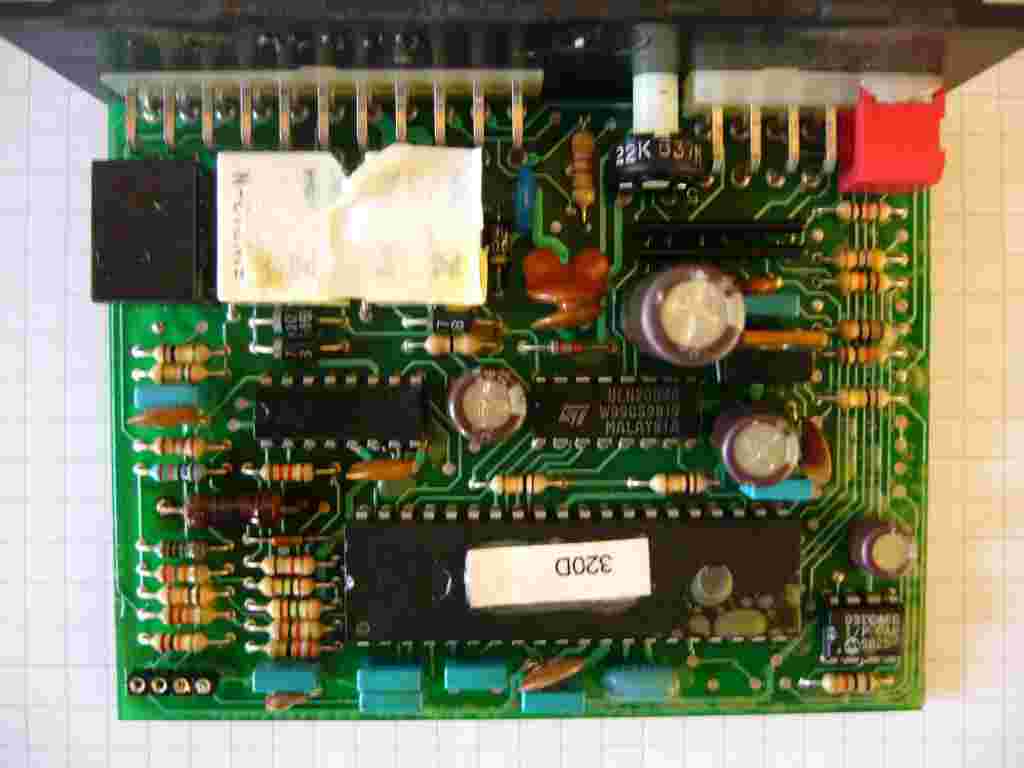

component.jpg [ 24.93 Kio | Vu 2375 fois ]

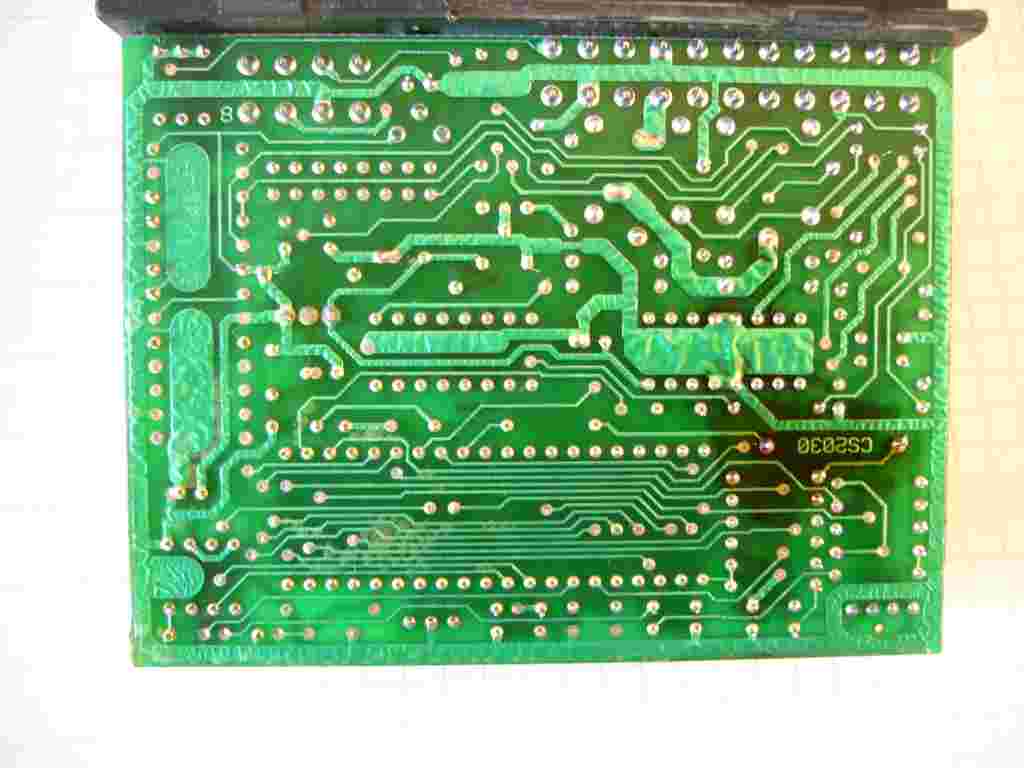

trace.jpg [ 31.02 Kio | Vu 2375 fois ]

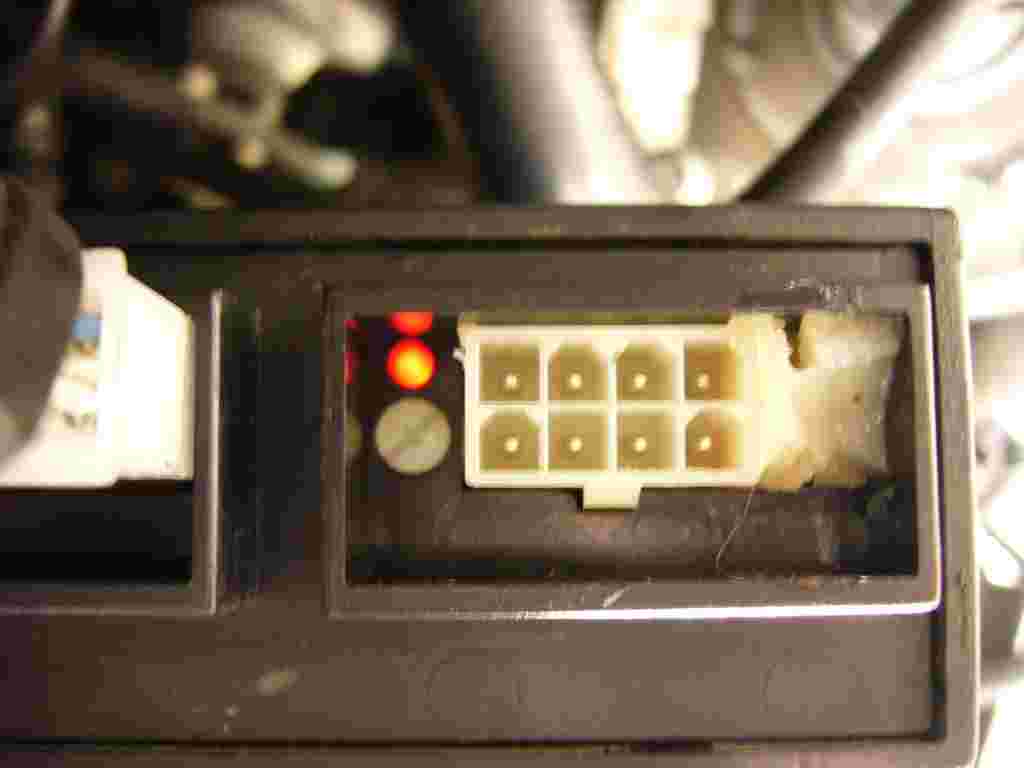

et là un mystère ; caché derrière un capuchon : un connecteur des microswitchs une led et un potar!
Commentaire: connecteur diag
diag.jpg [ 13.79 Kio | Vu 2373 fois ]



si quelqu'un sait à quoi ça sert : réglage de richesse ? configuration?

est ce que boubou56 ; qui semble être au parfum d'une procédure de calibration pour ce système peut nous en dire un peu plus?

"bonsoir il faut trouver le boitier qui gere ton pas a pas tu suit les fil . tu tire delicatement le caoutchou du conecteur moteur tournant et chaud tu vas voire une led qui doit s alumer quant c est riche et s eteint pauvre cmmender part la lambda . sur ton vapo a troite de ta photo une vis laiton tournevis plat si c est pauvre tu devisse pour optenir l oscilation du led . uniquement pour le ralenti cette vis pour info boubou56 ."

allez boubou56 dis nous tout!

Flo

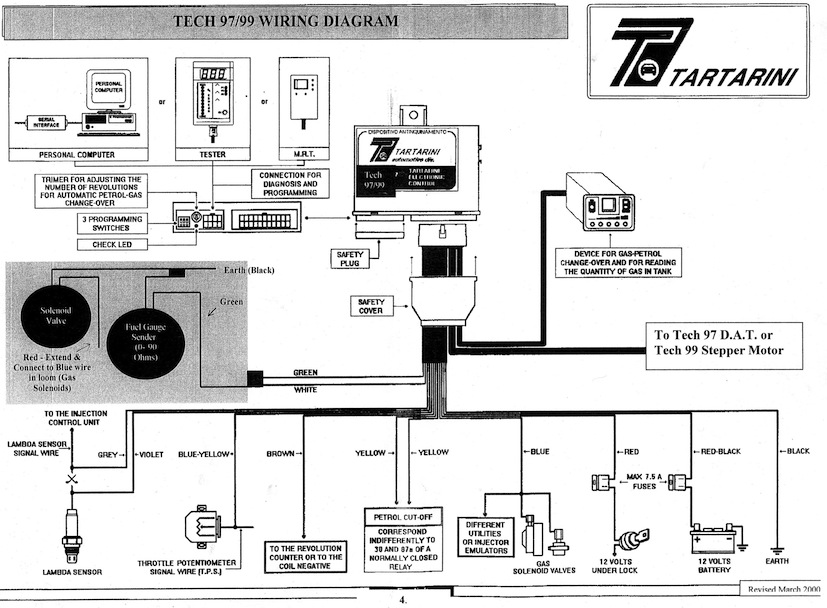

j'ajoute une rareté : le schéma de cablage pour le TEC97 (trouvé sur un forum anglais... même que le gars est adoubé à présent "you; sir ; are a legend !"
Commentaire: cablage tartarini tec 97
tartarini tec 97 wiring diagram.jpg
tartarini tec 97 wiring diagram.jpg [ 147.16 Kio | Vu 2361 fois ]



alors voilà : la différence entre la réponse de la sonde lambda à l'essence puis au GPL.
Les images parlent d'elles mêmes :

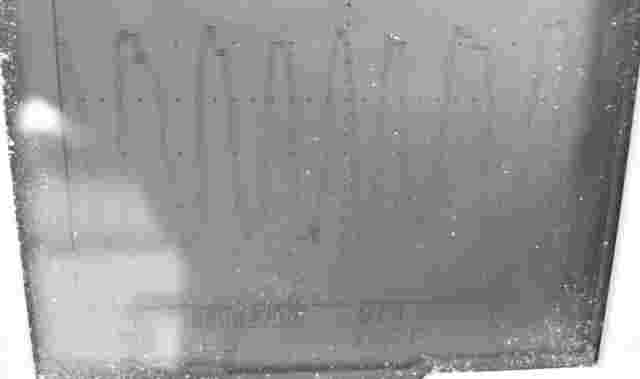

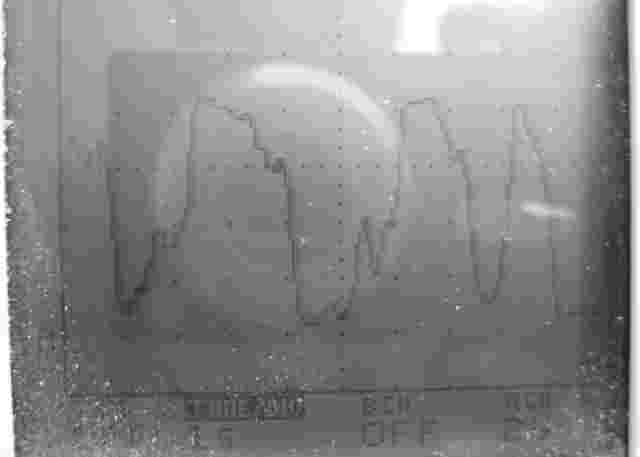

ci dessous au ralenti puis à 3000 tours ; pas de commentaires le calculo fait son boulot pour réguler le ratio air/essence
Vlambda_ralenti_ess.jpg [ 4.5 Kio | Vu 2351 fois ]

Vlambda_3000_ess.jpg [ 3.78 Kio | Vu 2351 fois ]

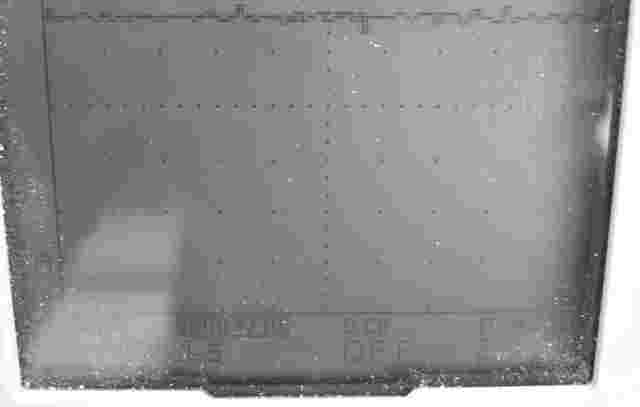

puis passage au GPL : là plus rien
Vlambda_ralenti_GPL.jpg [ 4.21 Kio | Vu 2351 fois ]



le mélange est ... trop ........riche (y en a 1 qui suit!) d'où la surconsommation au GPL!

bon déjà la sonde est hors de cause.....
alors d'où ça vient?



bon ben j'ai trouvé :

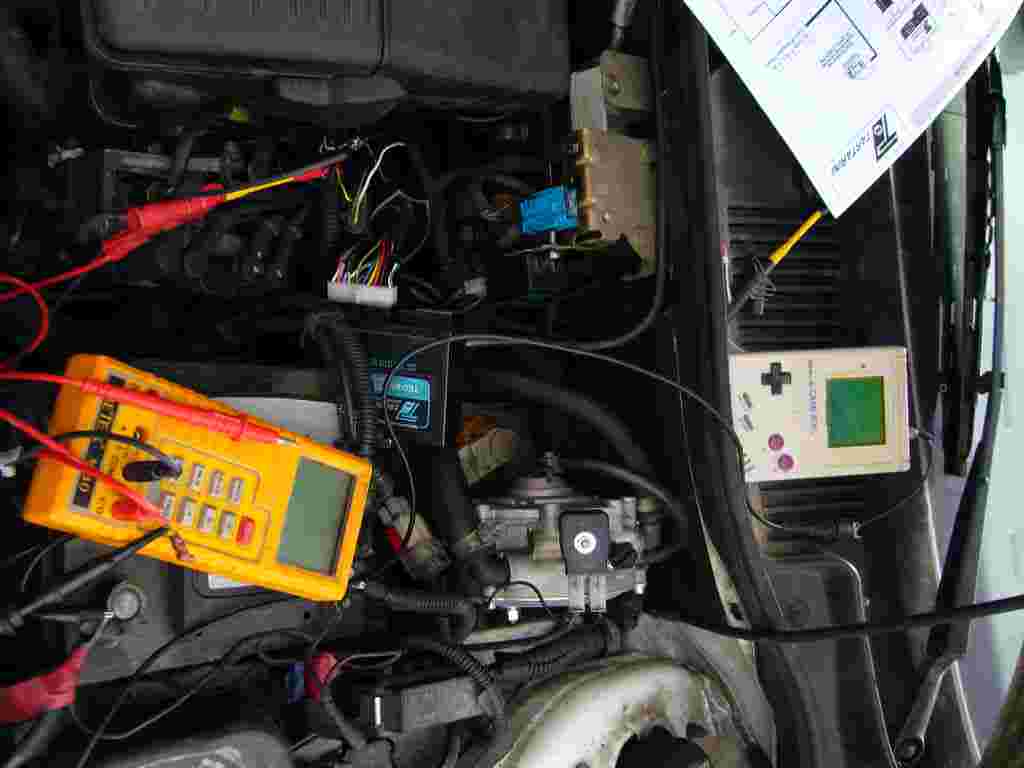

set-up.jpg [ 22.67 Kio | Vu 2347 fois ]


En fait en observant attentivement le signal de la sonde lambda, j'ai tenté d'appauvrir le mélange en jouant sur la vis en plastique du vapo , et en opérant doucement il arrive (enfin!) à être pauvre et alors miracle... la régulation ce fait correctement : je retrouve de belles oscillations de tension ...
En fait l'ancien à changé _lui-même_ le vapo, mais n'a JAMAIS réglé la pression en sortie (et donc fatalement le débit)
la malheureuse vanne pilotée avait beau être fermée au max il y avait toujours trop de gaz pour le venturi !
maintenant il y a moins de gaz et donc la vanne fait son office.

maintenant reste à voir la conso

A+

-- Edit du Mer 17 Oct, 2012 8:43 pm --

bon ben,

j'ai fait 101 km (je sais je roule peu) et bé la conso c'est toujours du 10L/kms snif! :ouin:
mais d'où c'est que ça pourrait venir?

y a quelqu'un?

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 18 Oct 2012 09:02
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 Déc 2002 01:00
Messages: 4196
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
100km c'est trop peu pour mesurer une conso - comment faites-vous d'ailleurs ? Si la régulation lambda fonctionne toujours correctement, et qu'il n'y a pas de fuite, ça devra baisser.

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 18 Oct 2012 09:56
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
pour mesurer la conso : je refais le plein à la même pompe

y faudrait quand même une sacré fuite!non?

pour le signal lambda, je vais mettre un système de visualisation dans le "cockpit" pour être sûr que cela régule...

A+

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 18 Oct 2012 11:18
Hors ligne
Avatar de l’utilisateur

Inscription: Lun 12 Oct 2009 13:10
Messages: 934
Localisation: MANCHE
Roule au GPL: Toujours
Installateur GPL: Non
pour mesurer correctement ta conso tu fais le plein tu mets ton partiel a zero et tu roules quand le reservoir est vide cela bascule a l'essence et la tu vois le km tu repetes l'operation plusieurs fois pour avoir une idee precise

sinon sur 100 kms tu ne peux pas voir ta conso :la:

_________________
PEUGEOT 207 1.4 90 CV 2007 33.000 KMS installation VIALLE LPI depuis le 6 decembre ENFIN. Et a 91.000 kms ca roule 7.20/100 ca gaze / a 91.000 kms ca gaze toujours parfaitement tout fonctionne parfaitement jauge essence et gpl tres precise A present 91.000 kms et cela fonctionne parfaitement 7.20/100


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 31 Oct 2012 19:25
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
:icon5.gif:

y a pas moyen ! toujours pas loin de 10L/100Km ! bon sang je tourne en rond!
de plus je trouve que le moulin à pas une grosse patate, mais bon c'est sur que comparé à mon 1.6L 16V 107ch de mon bon gros scenic.....

quelqu'un a une idée??? je sèche là!

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 7 Nov 2012 18:42
Hors ligne
Avatar de l’utilisateur

Inscription: Lun 11 Avr 2005 01:00
Messages: 25
Localisation: Fontenay-le-fleury
Roule au GPL: Toujours
Installateur GPL: Non
Sur le schema, il y a "connection for diagnosis and programming".

Il y a peut-etre d'autres parametrages a faire avec un pc ou un boitier de commande.

-- Edit du Mer 07 Nov, 2012 6:42 pm --

Sur ce forum, un intervenant mentionne un reglage de debit sur le vapo et de richesse sur les durites.

Tu nous a montré le reglage du debit alors ou se cache celui de la richesse (ou l'inverse) ?

recherche google avec "tartarini gpl reglage"


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 7 Nov 2012 21:31
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
ça ne va pas être très constructif mais 5l en essence avec un moteur fire, ça me parait peu tout de même :)

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 28 Nov 2012 09:30
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
j'ai pas vraiment d'idée....

il faut que je suis en train de faire un voltmètre pour la sonde lambda afin de la surveiller en roulant

A+

-- Edit du Mer 28 Nov, 2012 9:30 am --

bonjour.

Je me suis bricolé un vu mètre pour la sonde lambda : je vais voir la différence de comportement entre GAZ et essence.

A+

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Mer 28 Nov 2012 21:00
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
ok tiens nous au courant!

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 29 Nov 2012 08:56
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non

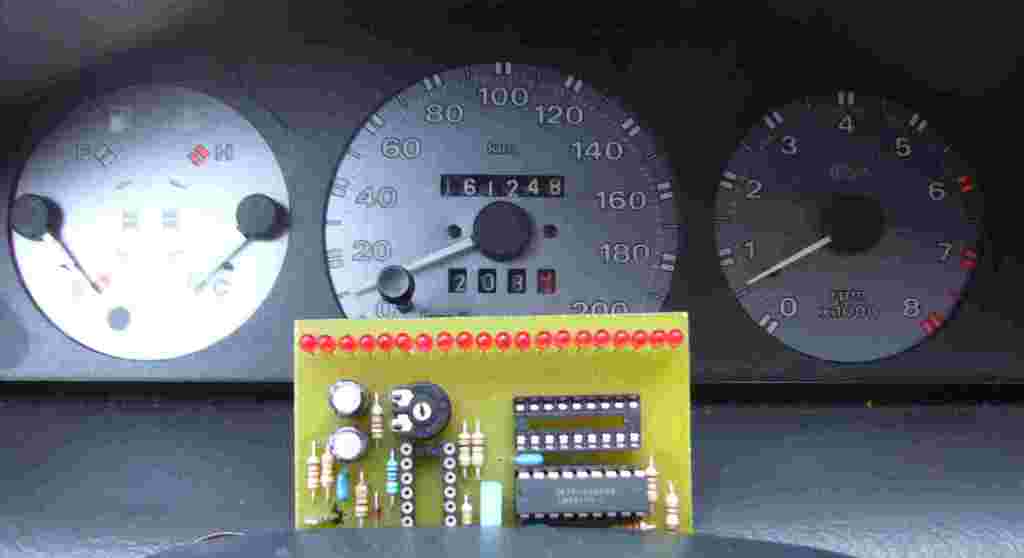

premiers essai avec le "lambdamètre" qui n'est autre qu'un voltmètre 0-1.25V avec 10 leds.
C'est très pratique et permet de voir la tension lambda évoluer pendant qu'on roule.
Premiers constats : au gaz comme à l'essence il y a bien une oscillation de cette tension. Preuve que la régulation fonctionne...

A suivre

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 29 Nov 2012 20:46
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
Question bête, si la régulation se fait bien, comment peux-tu trop consommer?

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 29 Nov 2012 21:06
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
ben voilà!

c'est pour cela que je sèche!

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 29 Nov 2012 21:36
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
peut etre une prise d'air vers le collecteur d'admission, une sonde lambda fatiguée qui régule de manière beaucoup trop lente, c'est une lambbda chauffée, quelle année, combien de km?

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Jeu 29 Nov 2012 23:21
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
lambda chauffée 150000km, MAIS consommation NORMALE à l'essence

_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Ven 30 Nov 2012 06:41
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 5 Mai 2010 18:18
Messages: 1429
Roule au GPL: Toujours
Installateur GPL: Autrefois
iso14000 a écrit:
Premiers constats : au gaz comme à l'essence il y a bien une oscillation de cette tension. Preuve que la régulation fonctionne...

A suivre


Si il y a régulation à peut près toutes les phases de fonctionnement, il n' y a pas de problème. C'est que tout se passe bien.

Alors pourquoi une consommation élevée ?

_________________
30 ans de véhicules GPL.
Actuellement Subaru Forester origine modifié en Prins VSI-2 et Subaru XV équipé en Prins VSI-2.


Haut
 Profil

 Sujet du message: Re: photoreportage Punto 1.2 STILE GPL TARTARINI
MessagePosté: Sam 1 Déc 2012 11:17
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 30 Mai 2007 01:00
Messages: 731
Localisation: toulouse
Roule au GPL: Toujours
Installateur GPL: Non
en voilà une énigme!

-- Edit du Sam 01 Déc, 2012 11:17 am --

voici le lambdametre dans toute sa splendeur :


lambdametre.jpg [ 12.33 Kio | Vu 2095 fois ]


_________________
si y a pu d'gaz va faire un tour à Castelnaudary
=>scenic 1 phase 2 1999 DGI Autogas 66L torique 275 000km début 2021 :vendue !
=>punto 1999 Tartarini 196000 ; pliée en avril 2018 ; rachetée par l'assurance plus cher (1400€) que ce que moi (400€) car en "état convenable & GPL en plus"
scenic 1 phase 2 2002 SGI d'origine à 300000Km au 10/2020
Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 44 messages ]  Aller à la page 1, 2, 3  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:
cron


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
