 Sujet du message: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Mer 29 Oct 2014 19:29
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 DĂ©c 2002 01:00
Messages: 4313
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
Intégration de la coupelle sur Dacia et autres, message repris de :

http://www.forum-auto.com/marques/dacia/sujet5758.htm

Après accord de Nono 318 :
---------------------------------------------------------------------
Bonjour, pour ceux qui en ont assez de mettre l'adaptateur pour faire le plein de GPL, j'ai intégré la coupelle.

Supplément d'information de sécurité de la part d'un collègue Gpliste.

Très intéressant, reste à compléter par quelques infos et consignes de sécurité:
- Le réservoir ne se vide pas car il y a normalement une 2è bille anti-retour à l'arrivée du tuyau de remplissage sur le réservoir.
- MAIS, en cas de défaillance de cette bille, le réservoir va se vider complètement, et là, cela devient franchement dangereux.
Mes conseils:
- Travailler de préférence réservoir vide, et à l'extérieur.
- Avant intervention, vider le tuyau de remplissage en appuyant sur la bille avec une pièce propre non métallique, tenue avec des gants pour éviter de se brûler en cas de grosse fuite.
- Après intervention, vérifier l'étanchéité du circuit de remplissage, devant et derrière, avec du mille bulles, de l'eau savonneuse..

Outils nécessaires: tournevis cruciforme et plat, douille de 20, clé plate de 18 et de 8.

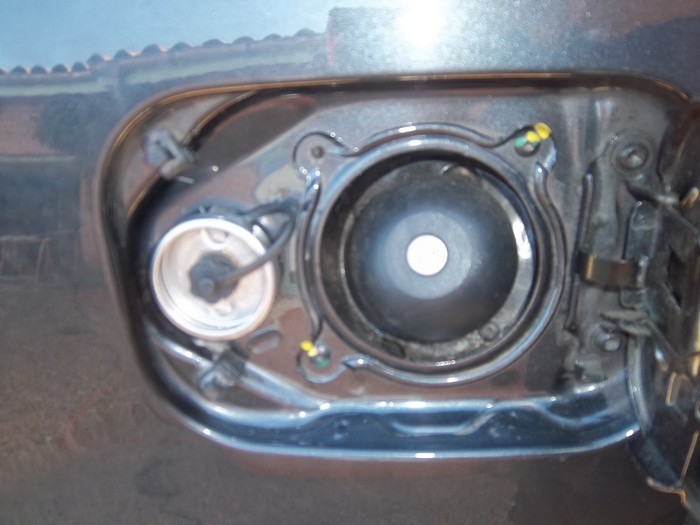

En premier: démonter les 3 éléments de la coupelle, clé de 18 pour la partie arrière et douille de 20 pour la vis laiton.

1 - divers-100_2577-big.jpg
1 - divers-100_2577-big.jpg [ 60.29 Kio | Vu 2408 fois ]

2 - divers-100_2578-big.jpg
2 - divers-100_2578-big.jpg [ 42.88 Kio | Vu 2408 fois ]

Dévisser les 2 vis cruciformes sur la vannes de remplissage: tournevis et clé de 8.

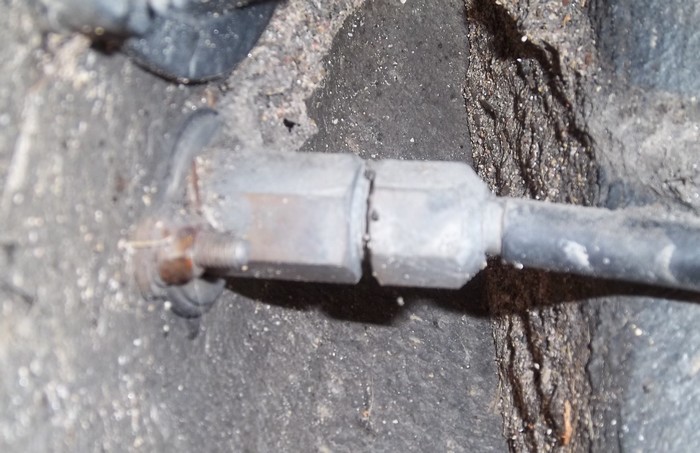

Vue de dessous
3 - divers-100_2580-big.jpg
3 - divers-100_2580-big.jpg [ 85.39 Kio | Vu 2408 fois ]

vis enlevées
4 - divers-100_2581-big.jpg
4 - divers-100_2581-big.jpg [ 69.66 Kio | Vu 2408 fois ]

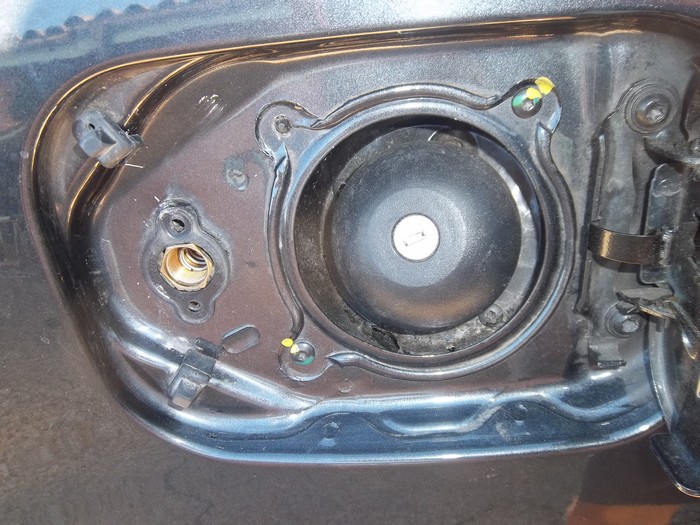

dévisser la vis laiton (il peut y avoir un léger pschitt qui s'arrête très vite) douille de 20 et clé de 18 pour l'écrou arrière. Enlever la plaque en métal.

5 - divers-100_2583-big.jpg
5 - divers-100_2583-big.jpg [ 115.94 Kio | Vu 2408 fois ]

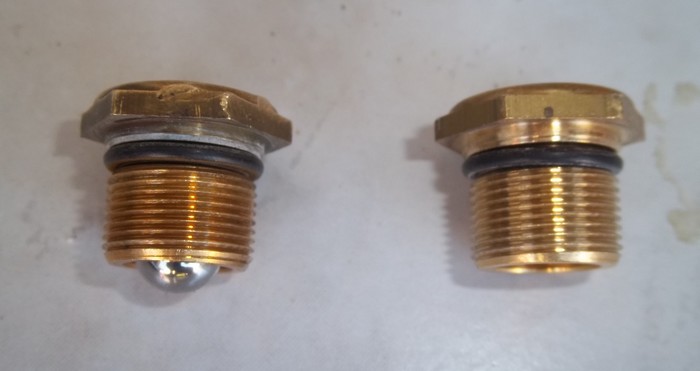

On peut voir que la vis laiton démontée a une bille contrairement à la vis laiton de la coupelle.
6 - divers-100_2582-big.jpg
6 - divers-100_2582-big.jpg [ 34.1 Kio | Vu 2408 fois ]

Monter la coupelle, j'ai changé les vis cruciformes d'origines par des vis( têtes fraisées) et écrous inox, visser ensuite la vis laiton (celle qui a la bille) et serrer le tout fortement.
7 - divers-100_2585-big.jpg
7 - divers-100_2585-big.jpg [ 66.75 Kio | Vu 2408 fois ]

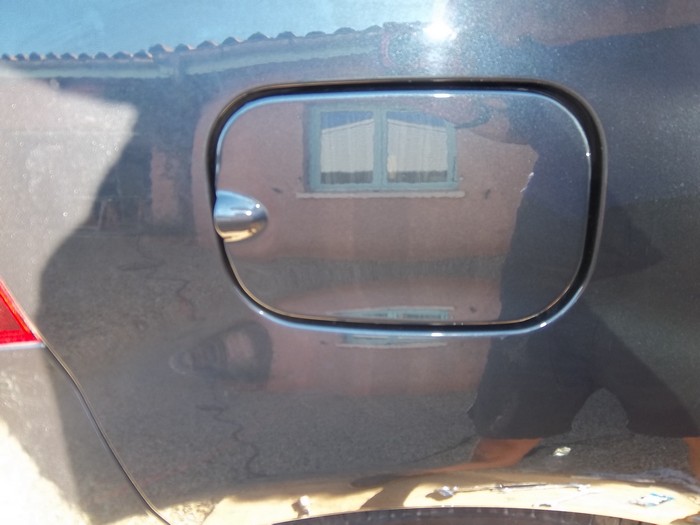

L'opération effectuée, la trappe se referme normalement.
8 - divers-100_2586-big.jpg
8 - divers-100_2586-big.jpg [ 61.01 Kio | Vu 2408 fois ]

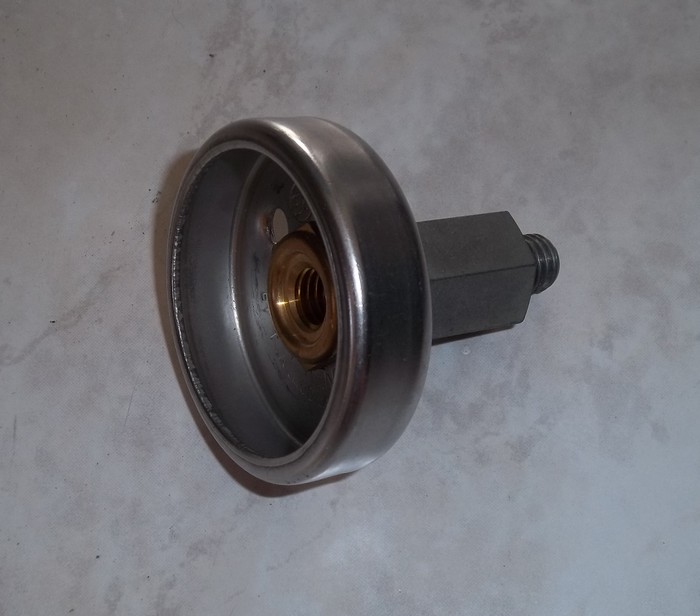

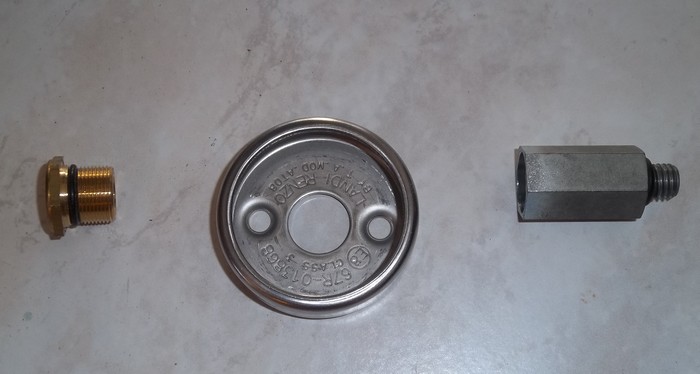

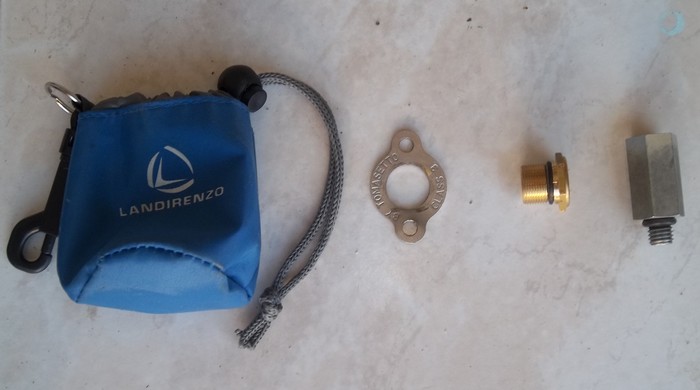

Les pièces restantes
9 - divers-100_2589-big.jpg
9 - divers-100_2589-big.jpg [ 42.9 Kio | Vu 2408 fois ]

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Dernière édition par Flo2 le Dim 16 Nov 2014 12:18, édité 4 fois.

Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: DACIA Suppression de la manipulation de la coupelle :
MessagePostĂ©: Mer 29 Oct 2014 20:38
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 5 Mai 2010 18:18
Messages: 1559
Roule au GPL: Toujours
Installateur GPL: Autrefois
C'est bien mieux.
Que des avantages . Plus de manipulation de cette coupelles
Plus de risque de fuites dues Ă  un Ă©ventuel mauvais serrage.
Plus de porte à faux du pistolet très lourd qui force sur le support. Sur certains véhicules, ces coupelles sont très longues et le filetage très petit, c'est plutôt anti-mécanique et à la longue dangereux.
Au décrochage la quantité de gaz qui part dans la nature est plus réduite.

Cette coupelle arrange les constructeurs mais n'est pas très logique.

Quand il y a de la place pour la coupelle comme sur la Dacia, il ne faut pas s'en priver.

_________________
40 ans de véhicules GPL.
Actuellement Subaru Forester origine modifié en Prins VSI-2 et Subaru XV équipé en Prins VSI-2.


Haut
 Profil

 Sujet du message: Re: DACIA Suppression de la manipulation de la coupelle :
MessagePostĂ©: Mer 29 Oct 2014 21:09
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 DĂ©c 2002 01:00
Messages: 4313
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
Le clapet anti-retour reste en place dans l'installation modifiée ?
Ce n'est pas clair sur les photos.
Un utilisateur inscrit sur forum-auto.com peut-il demander à nono318 l'autorisation de recopier ici ce tuto intéressant ?

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Haut
 Profil

 Sujet du message: Re: DACIA Suppression de la manipulation de la coupelle :
MessagePostĂ©: Jeu 30 Oct 2014 09:15
Hors ligne
Avatar de l’utilisateur

Inscription: Ven 12 Oct 2007 01:00
Messages: 630
Localisation: Ille et Vilaine
Roule au GPL: Souvent
Installateur GPL: Non
pbh a Ă©crit:
Le clapet anti-retour reste en place dans l'installation modifiée ?
Ce n'est pas clair sur les photos.

A priori oui : Monter la coupelle, j'ai changé les vis cruciformes d'origines par des vis( têtes fraisées) et écrous inox, visser ensuite la vis laiton (celle qui a la bille) et serrer le tout fortement.


Haut
 Profil

 Sujet du message: Re: DACIA Suppression de la manipulation de la coupelle :
MessagePostĂ©: Jeu 30 Oct 2014 10:53
Hors ligne
Avatar de l’utilisateur

Inscription: Jeu 30 Oct 2008 23:33
Messages: 1699
Roule au GPL: Toujours
Installateur GPL: Autrefois
La bille reste, c'est sûr.

Sinon à chaque décrochage du pistolet, tout le tuyau entre la coupelle et le réservoir se vide. Sans compter que, sans la bille, il n'y a plus qu'une seule barrière (le clapet de remplissage du réservoir) entre le réservoir et l'air libre.

_________________
Le plaisir commence Ă  4.000 tours ... lĂ  oĂą le diesel s'arrĂŞte.


Haut
 Profil

 Sujet du message: Re: DACIA Suppression de la manipulation de la coupelle :
MessagePostĂ©: Jeu 30 Oct 2014 12:22
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 10 DĂ©c 2008 14:55
Messages: 1819
Localisation: Ligré
Roule au GPL: Autrefois
Installateur GPL: Non
Petit copier-coller de la première réponse: "Jolie amélioration ... par contre le GAZ me fait un peu peur ... mais aussi pour le moteur "
Ahlala, j'te jure...

_________________
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce qu'on sait, on a bien raison de penser ce qu'on pense ! (Pierre Dac)


Haut
 Profil

 Sujet du message: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Jeu 30 Oct 2014 16:00
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 24 Juil 2005 01:00
Messages: 1361
Roule au GPL: Souvent
Installateur GPL: Non
Elktron a Ă©crit:
Petit copier-coller de la première réponse: "Jolie amélioration ... par contre le GAZ me fait un peu peur ... mais aussi pour le moteur "
Ahlala, j'te jure...



c'est très bien ce genre de réponses.....ca évite que l'on s'interesse trop a nous !!!!!

moi perso ce qui me fait peur c'est le fuel et ce pour le porte feuille comme pour le moteur ......

_________________
Image :japan: ImageImage


Haut
 Profil

 Sujet du message: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Ven 14 Nov 2014 17:18
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 DĂ©c 2002 01:00
Messages: 4313
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
pbh a Ă©crit:
Un utilisateur inscrit sur forum-auto.com peut-il demander à nono318 l'autorisation de recopier ici ce tuto intéressant ?
VoilĂ , c'est fait !

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Haut
 Profil

 Sujet du message: Re: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Sam 15 Nov 2014 21:58
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 20 DĂ©c 2009 16:54
Messages: 420
Localisation: Lyon
Roule au GPL: Parfois
Installateur GPL: Non
L'admin ne peut pas utiliser une sauvegarde pour restituer le sujet tel qu'il Ă©tait ?

_________________
Saxo 1.4 exclusive essence d'octobre 1997,
XM V6 gpl de 1992, vendue.
Sandero GPL, achat annulé.
C3 vti 120 automatique le 29/12/14


Haut
 Profil

 Sujet du message: Re: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Dim 16 Nov 2014 17:00
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 DĂ©c 2002 01:00
Messages: 4313
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
Après un petit effort de Flo2, merci à lui, et une 2ème couche de ma pomme pour utiliser les photos hébergées sur ce forum et non ailleurs, le tuto est maintenant rétabli.
Flo2: pour la pérennité des photos présentes sur ce forum, merci d'appliquer les consignes de Franck ici: http://gpl.forumeurs.fr/comment-poster-des-photos-son-avatar-sur-forum-t4367.html

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Haut
 Profil

 Sujet du message: Re: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Lun 17 Nov 2014 13:53
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 19 Mar 2014 08:49
Messages: 422
Localisation: Pays d'Aix en Provence
Roule au GPL: Toujours
Installateur GPL: Non
Merci du tuyau!
Je vais modifier ca sur la Sandero de ma compagne. Moins de "Pchhiit" a l'enlevement du pistolet, et ... un peu plus de place dans sa boite a gants (qui ressemble a un cafoutch...) :D

_________________
Roule au GPL depuis 1998
Véhicule actuel: Peugeot 406 2L 16s Navtech de 2004, équipée en PRINS VSI, 378.000kms
Installation posée en 2005, à 17.000kms
VĂ©hicule de ma compagne: Sandero 1L4 GPL, fin 2010, revendue Ă  180.000kms fonctionnant parfaitement


Haut
 Profil

 Sujet du message: Re: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Lun 17 Nov 2014 23:01
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 20 DĂ©c 2009 16:54
Messages: 420
Localisation: Lyon
Roule au GPL: Parfois
Installateur GPL: Non
Bon travail :jap:

_________________
Saxo 1.4 exclusive essence d'octobre 1997,
XM V6 gpl de 1992, vendue.
Sandero GPL, achat annulé.
C3 vti 120 automatique le 29/12/14


Haut
 Profil

 Sujet du message: Re: [Tuto] DACIA Suppression de la coupelle amovible
MessagePostĂ©: Lun 5 AoĂ» 2019 10:12
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 30 Juin 2019 19:42
Messages: 13
Roule au GPL: Souvent
Installateur GPL: Non
Bonjour
Depuis , quelqu'un a fait la modif ?
