 Sujet du message: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 24 Nov 2009 13:16
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
Bonjour Ă  tous,

voici quelques photos du démontage de la pompe :

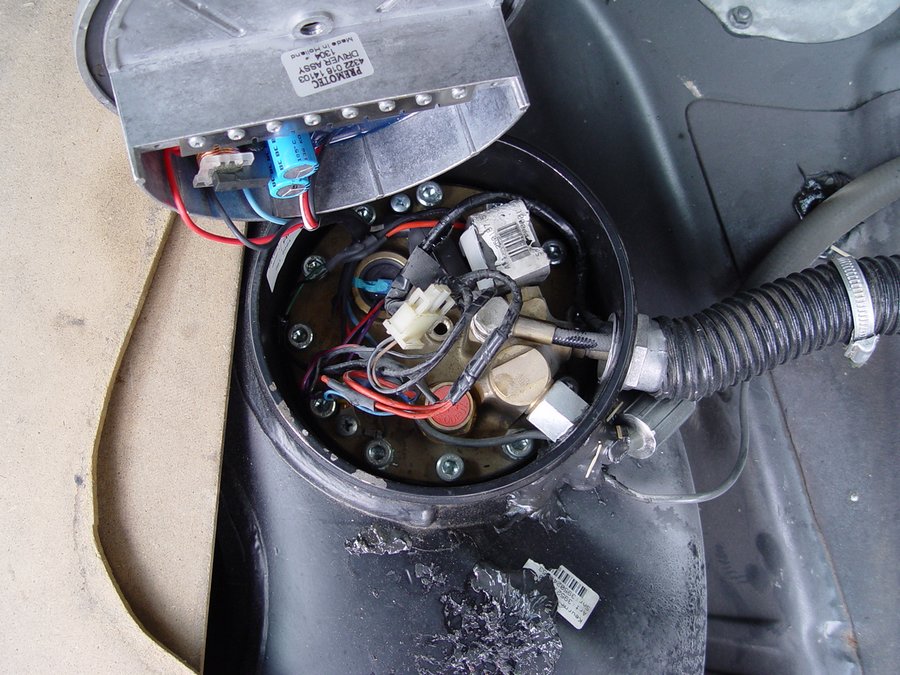

vue de dessus
DSC09275.JPG [ 150.94 Kio | Vu 2369 fois ]

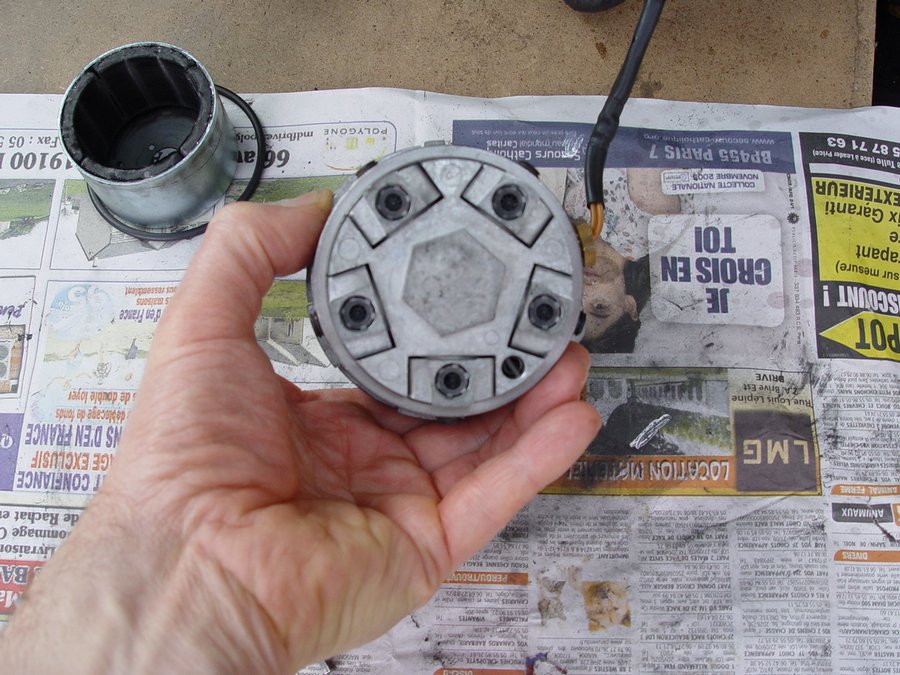

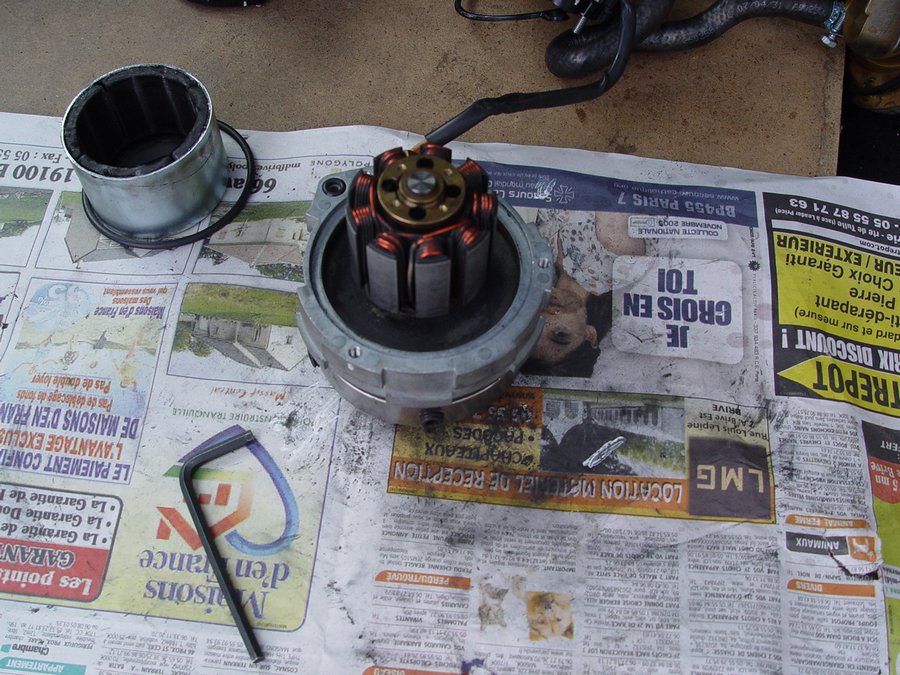

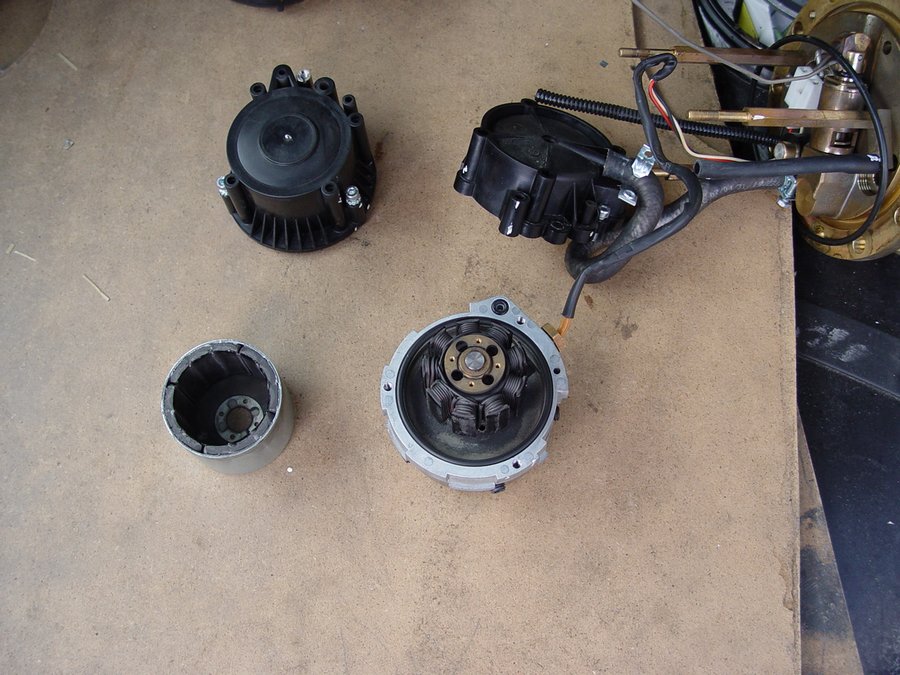

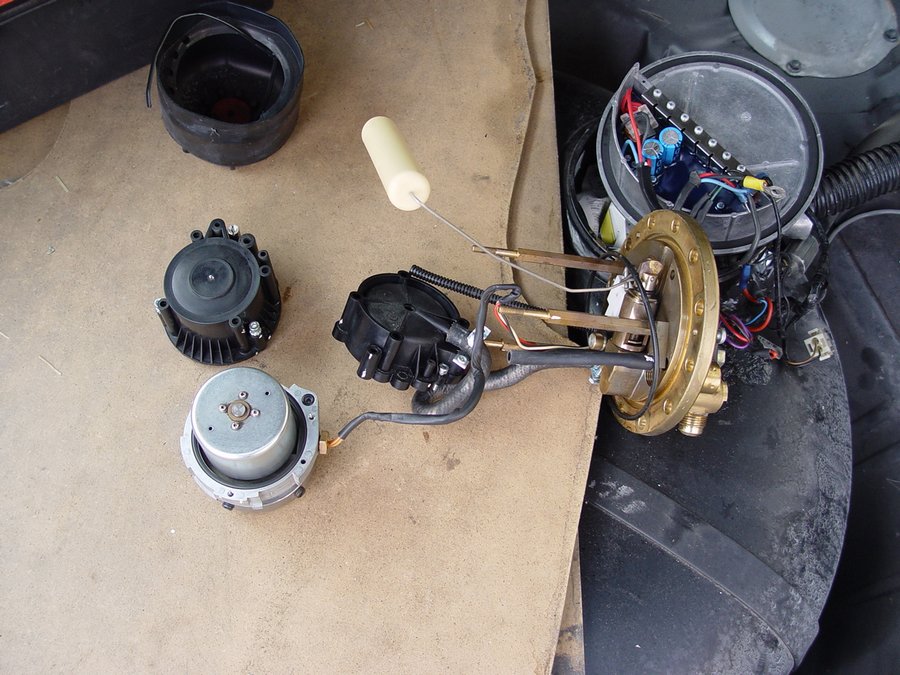

vues éclatées :
DSC09276.JPG [ 140.15 Kio | Vu 2369 fois ]

DSC09277.JPG [ 136.83 Kio | Vu 2369 fois ]

DSC09278.JPG [ 169.61 Kio | Vu 2369 fois ]

DSC09279.JPG [ 147.9 Kio | Vu 2369 fois ]


Il ne reste pas d'huile du tout dans le carter de pompe. Et ça grince pas mal en faisant tourner l'axe!!

Je voudrais démonter l'axe.

Petite question : pour sortir l'axe, suffit-il de tirer sur les rondelles en laiton ?

Je ne vois pas d'autres solutions étant donné que tout le bas est en un seul bloc , hormis les pièces 5 pièces à membranes.

Merci pour les réponses des experts!!


Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 24 Nov 2009 17:38
Hors ligne
Avatar de l’utilisateur

Inscription: Jeu 17 Sep 2009 21:59
Messages: 26
Localisation: Vosges 88
Roule au GPL: Parfois
Salut, essaye deja de remplir avec du wd 40 ou bien du degrippant, ça nettoiera le carter et tu verra ensuite si les roulements sont toujours raides à tourner pour moi c'etait mon cas...

Sinon si tu tiens à démonter l'arbre et déposer les roulements je pense que tipiak saura mieux te conseiller.

_________________
saab 9-3 2l turbo basse pression de 2000 200 000kms vialle lpi.


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 24 Nov 2009 20:00
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
hello,

ça sent le roulement ou l'axe excentrique HS ça vu comment c'est noir... Entre les aimants du moteur il y a des trous normallement, toi ça à l'air comblé par de la limaille...

Pour enlever l'axe:
1 tu demonte les vis à clé allen sur le coté
2. le bas n'est pas en une seule pièce!! il faut dévisser le bas de la pompe avec une grosse clé sur l'empreinte que tu as pris en photo!!!a
3. l'axe ne tient que par le roulement du haut et sort par le haut donc tu tapes gentiement par le bas et l'axe sortira

PS: continue à prendre des photos du démontage, ça servira pour les autres!

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 24 Nov 2009 20:15
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
Merci à vous deux pour les conseils avisés :top:

Je vais continuer les opérations...


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mer 25 Nov 2009 00:04
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
Sinon pour nos petite statistiques tu peux indiquer la marque du réservoir? C'est marqué dans le creux du donut, en général c'est du stako, liotard pour les plus vieux à priori! Apparament il y aurait plus de problème avec les liotard mais je ne n'ai pas vu un seul pour le moment!)

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mer 25 Nov 2009 22:15
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
En effet le réservoir c'est Stako.

Après démontage du carter de pompe, il s'avère bien sur qu'il n'y plus une goutte d'huile et on ne constate même pas de trace d'huile, c'est vraiment "sec". Je suis vraiment étonné que l'huile soit complètement "siphonée".Je ne vois pas trop comment elle peut s'échapper du carter...

Et bien sûr le roulement à aiguille est complètement détruit, les aiguilles internes se trouvaient au fond!!

Par contre l'axe excentrique n'a pas souffert, c'est déjà çà.

Les autres roulements ont l'air en bon état. Je ne sais pas si ça vaut le coup de les remplacer?

On va voir.


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mer 25 Nov 2009 22:24
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
celui du milieu à les aiguilles qui ne sont pas du tout marquées?

Perso, je les changerais tous sans hésiter, celui du milieu ne doit même pas valoir 50 centimes... Celui du haut est peut etre un peu plus cher, tu as les références des roulements ainsi que le site sur lequel on les as acheté sur l'autre sujet (autopsie...)

tu n'avais pas de limaille sur les aimants de la partie tournante du moteur?

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 8 DĂ©c 2009 11:57
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
j'ai commandé les 3 roulements, ainsi on repart serein!!

Non je n'ai pas de limaille sur la partir tournante du moteur.

-- Edit du Mar 08 DĂ©c, 2009 11:57 am --

Salut Ă  tous,

j'ai reçu les 3 roulements et remontage de l'ensemble après un bon nettoyage!

J'ai rempli d'huile la chambre du bas où baigne le roulement à aiguilles, puis complété jusqu'à ce qu'elle affleure la chambre du haut qui communiquent entre elles par plusieurs orifices.

Ma question est de savoir s'il faut remplir d'huile cette chambre oĂą se trouvent le stator et le rotor sur les 5 Ă  6 mm pour arriver au niveau .

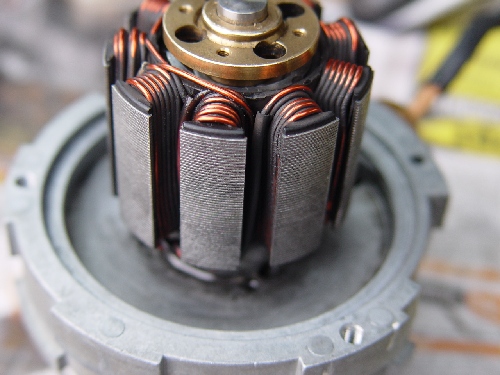

Voici la photo de la chambre supérieure :

DSC09281.JPG [ 97.9 Kio | Vu 2351 fois ]


La chambre du carter inférieur contient 15 cl environ. Si on met un total de 30 à 50 cl alors il est certain que cette partie supérieure contient de l'huile.

Je ne pense pas que cela pose un problème par rapport aux 3 fils de cuivre de raccordement du fait des orifices de communication. Mais on ne sait jamais.

Merci pour les réponses.


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 8 DĂ©c 2009 18:19
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
hello,

je pense que tu peux en mettre plus (en tout cas c'est ce que j'ai fait) car si tu regarde bien l'axe il y a une espèce d'ascenseur qui fait remonter l'huile vers le roulement du haut et après elle retombe autour du moteur et retourne en bas via les orifices!

Les fils sont isolés, ils sont vernis tout autour sinon il y aurait plein de cours circuit!

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 8 DĂ©c 2009 18:55
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 6 Juin 2018 07:29
Messages: 31
Localisation: YVELINES
Roule au GPL: Toujours
Installateur GPL: Non
Bonjour volvo 19,

tous Ă  fait d'accord avec tipiak, dans mon cas j'ai mis en tout 50 cl d'huile !
Citation:
Ma question est de savoir s'il faut remplir d'huile cette chambre oĂą se trouvent le stator et le rotor sur les 5 Ă  6 mm pour arriver au niveau .

oui tu peux faut pas non plus trop en mettre ce qui pourrais freiner la rotation du rotor :top:

bon remontage !

_________________
AUDI A8 AVUS GPL VIALLE


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mar 8 DĂ©c 2009 21:09
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
Salut et merci pour vos réponses, les gars !

Demain soir je terminerai le remontage en complétant la quantité d'huile... puis un petit test de fonctionnement (bruit...) et remplissage.. :)

Je vous tiens au courant...


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Mer 9 DĂ©c 2009 00:25
Hors ligne
Avatar de l’utilisateur

Inscription: Jeu 30 Oct 2008 23:33
Messages: 1695
Roule au GPL: Toujours
Installateur GPL: Autrefois
Tipiak a Ă©crit:
Les fils sont isolés, ils sont vernis tout autour sinon il y aurait plein de cours circuit!

L'huile est un excellent isolant (bien meilleur que l'air). Elle est d'ailleurs très utilisée pour isoler des circuit haute tension, sa rigidité diélectrique est excellente.

Il n'y a aucun problème (au contraire !) à faire baigner les bobinages dans de l'huile. Le seul inconvénient est le freinage mécanique causé par la fluidité de l'huile mais puisque l'huile en question semble être une huile très spéciale conçue pour cette utilisation bien précise, je suppose que tout est prévu.

_________________
Le plaisir commence Ă  4.000 tours ... lĂ  oĂą le diesel s'arrĂŞte.


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Ven 18 DĂ©c 2009 16:36
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
Encore merci Ă  vous.

J'ai bien tout remonté ...et ça fonctionne super bien. :top:

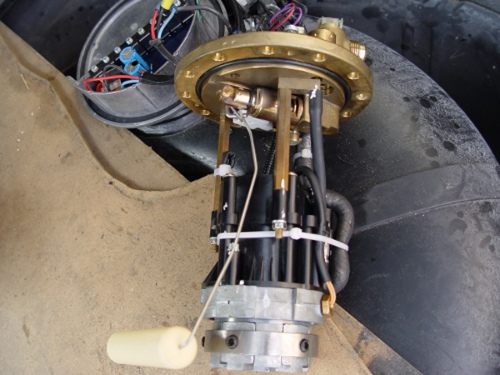

Pour Tipiak en espérant que ça te convienne.

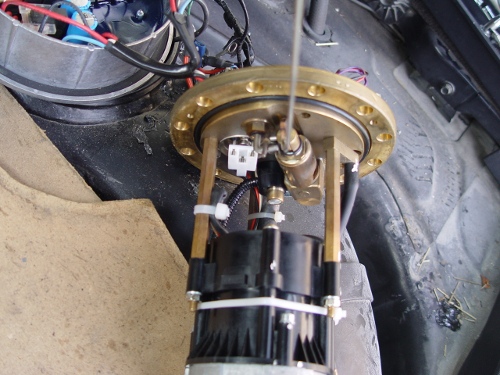

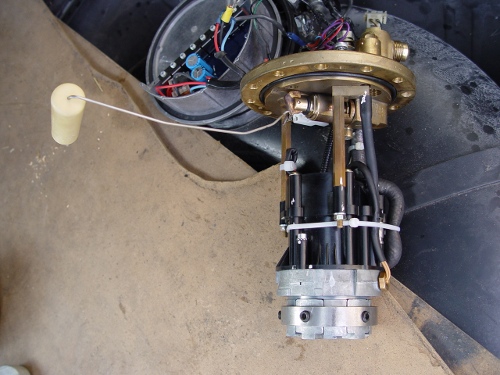

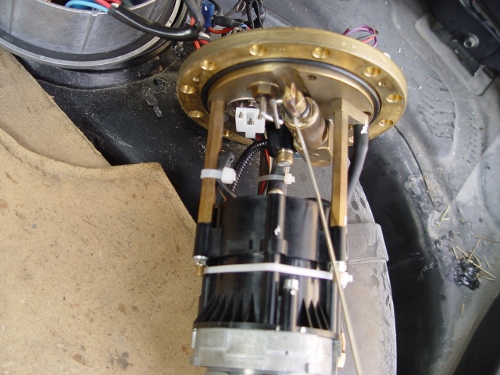

DSC09282.JPG [ 90.39 Kio | Vu 2288 fois ]
DSC09283.JPG [ 101.07 Kio | Vu 2288 fois ]
DSC09284.JPG [ 96.63 Kio | Vu 2288 fois ]
DSC09285.JPG [ 104.56 Kio | Vu 2288 fois ]


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Ven 18 DĂ©c 2009 20:24
Hors ligne
Avatar de l’utilisateur

Inscription: Dim 29 Mar 2009 18:22
Messages: 1286
Localisation: 95 - Val d'Oise
Roule au GPL: Toujours
merci pour les tofs, sur la 3ièeme le flotteur est en position rempli à 80 - 85% ??

sinon ça marche?

_________________
Alfa 147 1.6 120ch - GPL Injection liquide Vialle


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Dim 20 DĂ©c 2009 19:57
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 6 Juin 2018 07:29
Messages: 31
Localisation: YVELINES
Roule au GPL: Toujours
Installateur GPL: Non
content pour toi volvo19 que ça fonctionne impeccable :top:

faudra refaire un démontage dans 60 000 km environ pour le plein d'huile !

_________________
AUDI A8 AVUS GPL VIALLE


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Lun 18 Jan 2010 17:23
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 29 Mar 2008 01:00
Messages: 27
Je serai prudent Ă  l'approche des 60 000 km...!! avec un remplissage d'huile comme il se doit pour Ă©viter toute casse!!

-- Edit du Lun 18 Jan, 2010 5:22 pm --

... Ben démontage avant que prévu...!

La semaine dernière au démarrage gros bruit dans la pompe.

Démontage ce WE et contre toute attente une des 4 petites vis qui tiennent le rotor avait cassé.
La tĂŞte de la vis frottait en tournant !

Je pensais que c'Ă©tait encore un roulement !!

VoilĂ , remontage et " repartage "!!

En espérant qu'elle va me laisser tranquille 60 000 Km !!

C'est l'aventure ces pompes !!


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Ven 17 DĂ©c 2010 14:03
Hors ligne
Avatar de l’utilisateur

Inscription: Lun 30 Juin 2008 18:45
Messages: 38
Localisation: Paris
Roule au GPL: Toujours
Une question, pour démonter cett epompe et la rébiser, il est obligatoire de vidanger le gaz du reservoir ou pas ? (peut être y a t'il des vannes qui bloquent et permettent le démontage ?)

Merci beaucoup !


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Ven 17 DĂ©c 2010 23:42
Hors ligne
Avatar de l’utilisateur

Inscription: Jeu 30 Oct 2008 23:33
Messages: 1695
Roule au GPL: Toujours
Installateur GPL: Autrefois
potter a Ă©crit:
il est obligatoire de vidanger le gaz du reservoir ou pas ?

Absolument indispensable !

La pompe baigne dans le gaz liquide. Si le réservoir n'est pas vide, le démontage sera pittoresque. :lol:

_________________
Le plaisir commence Ă  4.000 tours ... lĂ  oĂą le diesel s'arrĂŞte.


Dernière édition par K-Zimir le Lun 8 Oct 2012 21:24, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Dim 19 DĂ©c 2010 00:11
Hors ligne
Avatar de l’utilisateur

Inscription: Lun 30 Juin 2008 18:45
Messages: 38
Localisation: Paris
Roule au GPL: Toujours
C'est ce que j'ai cru comprendre après coup. :D Merci.
:smiley271.abgif.gif:


Haut
 Profil

 Sujet du message: Re: Pompe vialle en dĂ©montage
MessagePostĂ©: Lun 8 Oct 2012 21:19
Hors ligne
Avatar de l’utilisateur

Inscription: Lun 18 Oct 2010 16:27
Messages: 15
Bonsoir Ă  tous !

Je viens de démonter ma pompe Vialle que j'avais d'avance, celle actuellement sur la voiture vient de me lacher.
La pompe n'avait plus d'huile, et le roulement du bas est bien grippé.

Quelqu'un peut me dire ou je peux trouver les roulements ?
De mĂŞme, ou puis je trouver l'huile Ă  mettre ? (il n'y en avait plus du tout dans la pompe, c'est impressionnant !

Merci d'avance !

_________________
Saab 93 150 000 Km LPI Vialle
