 Sujet du message: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mer 1 Avr 2015 20:32
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Bonjour,
Très difficile à trouver sur le NET et encore je ne suis pas sûr que les câbles proposés soient compatibles.
Expérience vécue, j'ai acheté une interface avec câble et soft mais le connecteur n'était pas bon :icon6.gif:

En fait, j'ai :
- Le logiciel BRC
- Le cable USB
- Le connecteur BRC (que je peux récupérer sur un distributeur SMART qui à la même broche)

Donc, je pense que l'on peut relier les fils entre eux mais lesquels ? :??:

Et surtout, en cas d'erreur, quel est le risque ? :??:
J'ai peur de flinguer mon calculateur :cry:

Merci pour votre aide. :jap:

-- Edit du Mer 1 Avr 2015 21:30 --

Bonjour,

Personne pour m'aider :ouin:

J'avais acheté ce câble mais l'adaptateur/connecteur sur la prise du calculateur ne convenait pas !!

http://www.ebay.fr/itm/BRC-SEQUENT-FAST ... 3ccd530b04

J'ai pas trop envie d'acheter un autre câble qui serait encore pas le bon car les frais de port sont à ma charge si je le retourne.

Personne n'aurait bricolé son câble USB ?

Savez-vous s'il y a-t-il un risque si les fils sont inversés car finalement avec 4 fils, il n'y a que 16 possibilités ;)

Merci d'avance pour votre aide.

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil


 Annonces du forum GPL

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Jeu 2 Avr 2015 00:47
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
Salut
tu peux déjà mesurer coté calculo, tu vas surement trouver une masse et un 12v, ou un 5v..

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Jeu 2 Avr 2015 07:48
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 11 Nov 2014 09:16
Messages: 23
Localisation: Strasbourg
Roule au GPL: Un jour...
Installateur GPL: Non
yaka a Ă©crit:

FTDI veut très très probablement dire qu'il y a dans le boitier un convertisseur USB<-->RS232.
Donc, c'est pour connecter un boitier BRC ayant un port série diag.

yaka a Ă©crit:
Savez-vous s'il y a-t-il un risque si les fils sont inversés car finalement avec 4 fils, il n'y a que 16 possibilités ;)

En fait non, il y 4!=24 possibilités... mais on est d'accord ca fait pas avancer la discussion. :p
Dans tous les cas
pour l'USB: gnd et +5V Ă  ne pas inverser sinon... data+ et data-, il ne se passera rien si tu inverses, ca marchera juste pas.
pour RS232: gnd, Tx/Rx au minimum, pas de risque.

Mesure les tensions sur la prise du boitier et donne nous le résultat.

_________________
2008 1.6l VTI... Ă  transformer GPL?


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Jeu 2 Avr 2015 09:19
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Bonjour,

Merci pour vos réponses qui me rassurent, vous êtes supers sur ce forum :clap:

Ah oui exact 24 possibilités :top: => 4 x 3 x 2 :smiley271.abgif.gif:

Je vais mesurer la tension ce WE et je vous dis ça :)

Encore merci :jap:

:hello:

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Jeu 2 Avr 2015 17:20
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Sam 28 DĂ©c 2002 01:00
Messages: 4316
Localisation: Paris
Roule au GPL: Toujours
Installateur GPL: Non
4 Fils ?
Je suppose que le problème n'est pas côté USB, mais côté GPL. Sur le câble en lien sur ebay, je ne vois que 3 contacts côté GPL.
A priori, masse (la même que l'USB probablement), Rx et Tx RS232 --> il n'y a plus que 2 possibilités.
Des photos des connecteur à recâbler ?

_________________
Scénic 2L BVA + AG SGI
Certains me trouvent rugueux, d'autres ont lu sans modération: le tuto sécurité, à lire avant de poster et avant de poster dans "le garage". Image


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Ven 3 Avr 2015 11:36
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Bonjour Ă  tous,

Oui sur le lien, il y a 3 fils mais ce câble n'est pas valable.

Regardez ce lien, à priori, le N° 11 conviendrait.
http://www.ebay.es/itm/LPG-GPL-Diagnose ... 3f49aeabac
Il doit être couplé avec celui-ci :
http://www.ebay.es/itm/INTERFACE-LPG-CN ... 338ada9068

Ma prise mâle a exactement le même profil.

Le USB possède aussi 4 fils ;)

Alimentation +5 V Rouge
Données (D-) Blanc
Données (D+) Vert
Masse (GND) Noir

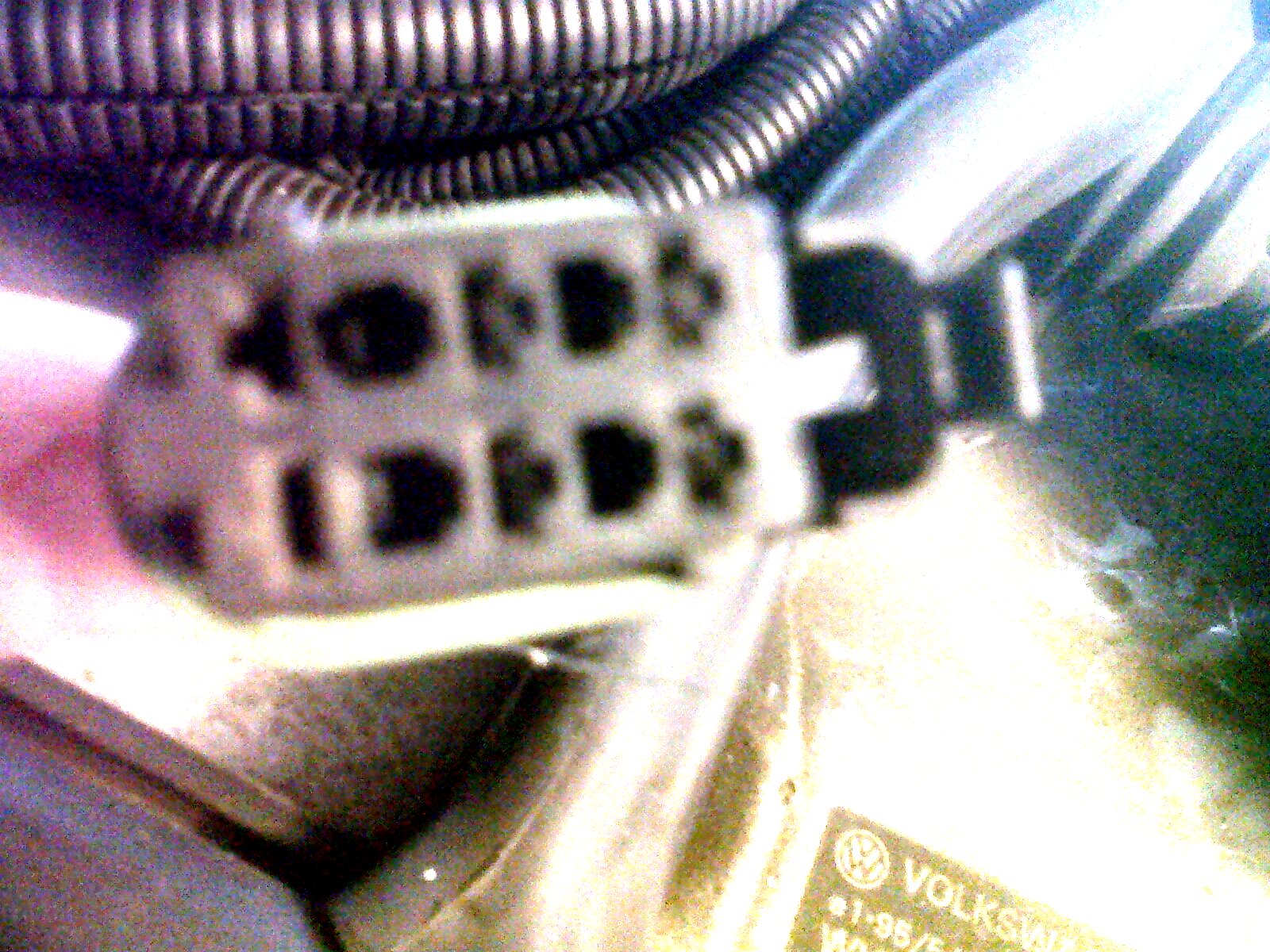

Sur la photo, vous voyez le connecteur du calculateur (un peu flou :smiley271.abgif.gif:)
J'ai le même en prise mâle avec 6 pins, donc de ce coté là pas de problème ;)

J'ai donc 6 fils sur le connecteurs
male :
1 rouge
1 noir
1 orange
1 marron
1 jaune
1 vert

J'aurais donc tendance Ă  relier :
Rouge-Rouge
Noir-Noir
Vert-Vert
Blanc - pas de blanc coté calculateur donc j'essaierai les 3 qui restent (Orange, Jaune, Marron) l

Sinon, j'ai mis un multimètre sur la sortie du calculateur, aucun fil n'a du voltage (contact mis, moteur éteint) :cry:

C'est pas plutôt le câble USB qui alimente le calculo car lui en a, bien sûr !

SURTOUT, je ne veux pas flinguer mon calculateur en faisant mes connexions :cry:

Vous confirmez qu'il n'y aucun risque ???

Merci Ă  tous


IMG00008-20130406-1146.jpg [ 387.31 Kio | Vu 2009 fois ]


_________________
Passat 1.8 20V BRC Flying Injection


Dernière édition par yaka le Ven 3 Avr 2015 13:45, édité 2 fois.
Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Ven 3 Avr 2015 11:42
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

il faut mesurer contact mis, moteur en marche et au gpl.

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Sam 4 Avr 2015 14:04
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Le problème est que je le moteur cale dès que ça passe au GPL même en accélérant :ouin:

C'est pour ça que je souhaiterai réinitialiser mon calculo, car je pense qu'il a eu un pb de pression à cause d'une durite qui fuyait.

-- Edit du Sam 4 Avr 2015 15:03 --

Bonjour Ă  tous,

Bon, j'ai une bonne et une mauvaise nouvelle. :smiley271.abgif.gif:

La bonne, j'ai réussi à faire tenir le ralenti au GPL :)

Donc, si vous regardez la photo du connecteur femelle du calculo, en haut Ă  droite, j'ai 4,5 volts

Mais en bas Ă  droite, j'ai du 5,5 volts :cry:

Je pensais n'avoir qu'une sortie avec du voltage mais j'en ai 2 :??:

Par contre, impossible de voir la couleur du câble qui est derrière car c'est gainé :/

Qu'en pensez vous ?

La mauvaise nouvelle, dès que j'accélère, le moteur cale :ouin:

Merci de votre aide :jap:

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Sam 4 Avr 2015 19:17
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

as tu identifié une masse ?

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Lun 6 Avr 2015 08:57
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Salut,

Pour identifier une masse, il faut envoyer du courant, non ?

Donc, le rouge du multimètre sur l'une des 2 sorties en 4,5 ou 5,5 volts et le noir sur l'une des 2 autres ?

C'est ça ?

Pas de risque ?

Merci de me rassurer car j'ai pas envie de péter mon calculo :cry:

:jap:

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Lun 6 Avr 2015 18:59
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

non, en voltmètre, entre le + de la batt et les fils à tester.
quand tu as le potentiel de la batterie, alors c'est une masse.

mais il faut confirmer la mesure à l'ohmètre (entre caisse et fil).

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mar 7 Avr 2015 09:07
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Salut Grostoto ;)

Ca me fait peur d'envoyer du 12v dans le calculo :smiley271.abgif.gif:

J'ai déjà grillé un décodeur TNT en inversant le + et le -

L'Ă©lectronique c'est pas mon fort...

T'es sûr qu'il n'y a aucun risque ?

En fait, il n'y a que 2 sorties Ă  tester car 2 sont avec du jus et 2 n'ont pas de connecteur femelle.

C'est pas mieux d'essayer de connecter le fils comme j'ai dit plus haut ?

Donc, je ferai ça :

USB => CALCULATEUR GPL
Alimentation +5 V Rouge => Connecteur ou j'ai mesuré 5,5V
Données (D-) Blanc => Un des 2 libres du connecteur
Données (D+) Vert => Connecteur ou j'ai mesuré 4,5V
Masse (GND) Noir => Un des 2 libres du connecteur

Merci encore de ton aide ou celle des autres ;)

:jap:

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mar 7 Avr 2015 22:35
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

un testeur en position voltmetre ne fait que mesurer, il n'envoie rien du tout Ă  personne.

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mar 7 Avr 2015 23:29
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Salut,

Là tu m'étonnes, comment le multimètre peut-il mesurer s'il n'y a pas de courant qui passe ?

Remarque, si c'est pas une masse, normalement, le courant ne passe pas !

Mais bon, si t'es sûr de toi, je prends le risque mais ce sera avec du 5 volts, au cas où :)

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mer 8 Avr 2015 08:08
Hors ligne
Avatar de l’utilisateur

Inscription: Mar 11 Nov 2014 09:16
Messages: 23
Localisation: Strasbourg
Roule au GPL: Un jour...
Installateur GPL: Non
Slt,

En position voltmètre, le multimètre présente une entrée très haute impédance: risque zéro. Les mesures de tensions, tu dois les faire calculo sous tension.

En position ohmmètre, il y a un très très faible courant qui passe, mais rien qui ne grillera l'électronique mais les mesures ne seront pas représentatives. Les mesures d'impédance, tu dois les faire calculo hors tension.

Donc:
1er: calculo hors tension, multimètre en position ohmmètre, tu mesures entre la masse du véhicule et les différentes broches: tu trouves la masse.
2nd: calculo sous tension, multimètre en position voltmètre, tu mesures les tensions entre la masse et les différentes broches.

Si tu es sûr qu'il y a bien une interface USB sur ce connecteur, on devrait pouvoir la trouver comme ca. mais t'es sûr de ca? c'est juste le connecteur pour le diag? par contre, je tenterai pas de connexion en associant les couleurs, le code couleur coté USB est plus ou moins normalisé, mais coté calculateur, certainement pas.

_________________
2008 1.6l VTI... Ă  transformer GPL?


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mar 21 Avr 2015 08:31
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Salut PatrickB,

Oui, je suis quasiment sûr que le calculateur s'interface avec un port USB.

De toutes façons, avec tes explications, on ne risque rien à essayer, n'est-ce pas ?

:jap: :hello:

-- Edit du Mer 8 Avr 2015 11:05 --

J'ai trouvé ça dans une doc sur le BRC Flying Injection :

COLOUR TYPE DESCRIPTION
White/Violet in TPS Signal
Yellow in Lambda oxygen sensor inlet signal
Light Blue out Lambda oxygen sensor outlet signal
Grey in Rpm signal
Violet/Black in 1st injector signal
Violet in 2nd injector signal
Violet in 3rd injector signal
Violet in 4th injector signal
Black - Earth
Black - Earth
Green out GAS S.V.
White/Green out Emulator Control
Brown in + 12 Volts power on
Red in + 12 Volts Battery
White/Red - Cut and insulate
White/Orange - Cut and insulate
White - Cut and insulate

Donc, le rouge et le noir sont bien les + et - :)

-- Edit du Dim 12 Avr 2015 15:37 --

Bonjour Ă  tous,

Je vous donne des nouvelles, le connecteur possède bien une masse en haut et au milieu de la photo (test effectué avec une pile de 1,5V)

J'ai entouré avec des couleurs différentes mon constat.

En Rouge : 4,5V
En Vert : 5,5 V
En noir : Masse (1,5V obtenu avec une pile de 1,5V)
En Blanc : ? (J'obtiens une petite masse (environ 0,2 V pour 1,5V)

USB :

Alimentation +5 V Rouge
Données (D-) Blanc
Données (D+) Vert
Masse (GND) Noir

Quelles sont vos précos pour la connexion ?

Merci :jap:

-- Edit du Mer 15 Avr 2015 21:19 --

Hello, :)

Personne pour me répondre ? :ouin:

-- Edit du Mar 21 Avr 2015 09:31 --

Grostoto, PatrickB et pbh, vous ĂŞtes lĂ  ?

Merci les amis :)


IMG00008-20130406-1146.jpg [ 591.6 Kio | Vu 1877 fois ]


_________________
Passat 1.8 20V BRC Flying Injection
Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mar 21 Avr 2015 13:07
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

je tenterai le blanc avec le blanc et le vert avec le vert.

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mer 22 Avr 2015 10:49
Hors ligne
Avatar de l’utilisateur

Inscription: Mer 3 Avr 2013 13:12
Messages: 12
Roule au GPL: Toujours
Installateur GPL: Non
Ok merci Grostoto, :top:

Je vais tenter ça !

Tu confirmes : pas de risque de péter le calculo ? :cry:

:jap:

_________________
Passat 1.8 20V BRC Flying Injection


Haut
 Profil

 Sujet du message: Re: Interface USB sur calculateur BRC Flying Injection
MessagePostĂ©: Mer 22 Avr 2015 13:32
Hors ligne
Avatar de l’utilisateur

Inscription: Sam 9 Juil 2011 16:52
Messages: 279
Roule au GPL: Souvent
salut

je ne confirme rien du tout..
je le ferais, mais évidement, le risque existe... (mais je suis un peu kamikaze, et surtout, j'ai plusieurs autos, donc ce n'est pas génant si une est en carafe).

_________________
espace3 V6 injection gazeux prins


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 19 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 4 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
